瀏覽器自帶分享功能也很好用哦~DC017 電路配合我司同步研發的專用系列壓電陶瓷蜂鳴片，可以替代各種輕觸開關、鍋仔片、按鈕開關等，同時配合上位機的開發，使壓電陶瓷蜂鳴片模擬發出各種音效和提示音。
請聯系我司業務人員獲取本產品最新規格書。

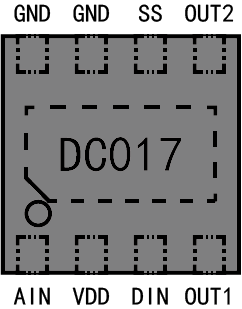

芯片引腳
DFN8L(2*2*0.5）
注：為了增加可靠性，PCB布線時，芯片封裝襯底必須連接Pin6 SS端。
性能特征
工作電壓：2.2V-5.5V
工作電流：0.4mA @VDD=3V
待機電流：IDS≤1uA @VDD=3V
兩種信號輸出：10ms脈沖信號和ON/OFF信號
封裝：DFN8L(2*2*0.5）

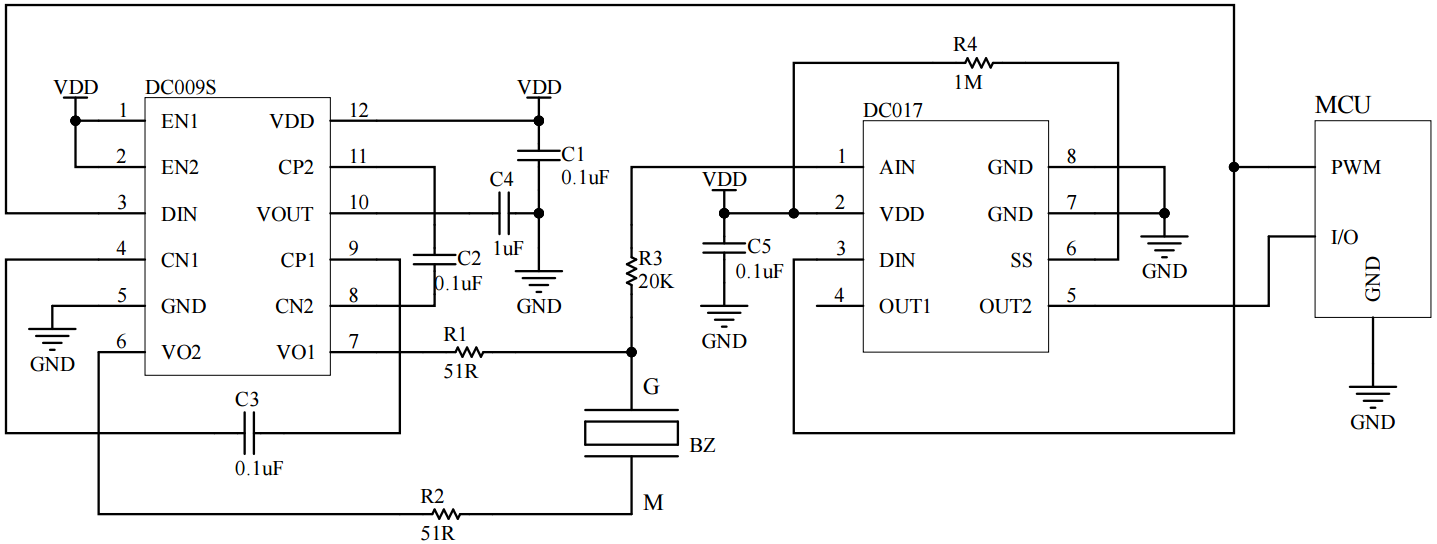

應用電路（適用于智能卡片及定位防丟器）
應用說明：
DC009S是一款兩級電荷泵升壓芯片，專為驅動壓電蜂鳴器而研發，輸入電壓3V時，最大可輸出18Vp-p驅動電壓，完全滿足智能卡及防丟器發聲需求；
DC017是根據壓電陶瓷的壓電效應開發的一款專用開關集成電路，可實現智能產品更小型化及全密封高防水的市場需求；
如圖所示，壓電片BZ的金屬電極G串聯電阻R1連接DC009S輸出腳VO1(Pin7)，陶瓷電極M串聯電阻R2連接DC009S輸出腳VO2(Pin6)；
圖中MCU是客戶產品中的主控芯片，被DC017產生的脈沖信號觸發后，MCU輸出蜂鳴器的驅動頻率PWM信號。
DC017 電路配合我司同步研發的專用系列壓電陶瓷蜂鳴片，可以替代各種輕觸開關、鍋仔片、按鈕開關等，同時配合上位機的開發，使壓電陶瓷蜂鳴片模擬發出各種音效和提示音。
請聯系我司業務人員獲取本產品最新規格書。
芯片引腳
DFN8L(2*2*0.5）
注：為了增加可靠性，PCB布線時，芯片封裝襯底必須連接Pin6 SS端。
性能特征
工作電壓：2.2V-5.5V
工作電流：0.4mA @VDD=3V
待機電流：IDS≤1uA @VDD=3V
兩種信號輸出：10ms脈沖信號和ON/OFF信號
封裝：DFN8L(2*2*0.5）
應用電路（適用于智能卡片及定位防丟器）
應用說明：
DC009S是一款兩級電荷泵升壓芯片，專為驅動壓電蜂鳴器而研發，輸入電壓3V時，最大可輸出18Vp-p驅動電壓，完全滿足智能卡及防丟器發聲需求；
DC017是根據壓電陶瓷的壓電效應開發的一款專用開關集成電路，可實現智能產品更小型化及全密封高防水的市場需求；
如圖所示，壓電片BZ的金屬電極G串聯電阻R1連接DC009S輸出腳VO1(Pin7)，陶瓷電極M串聯電阻R2連接DC009S輸出腳VO2(Pin6)；
圖中MCU是客戶產品中的主控芯片，被DC017產生的脈沖信號觸發后，MCU輸出蜂鳴器的驅動頻率PWM信號。
