瀏覽器自帶分享功能也很好用哦~請聯系我司業務人員獲取本產品最新規格書。

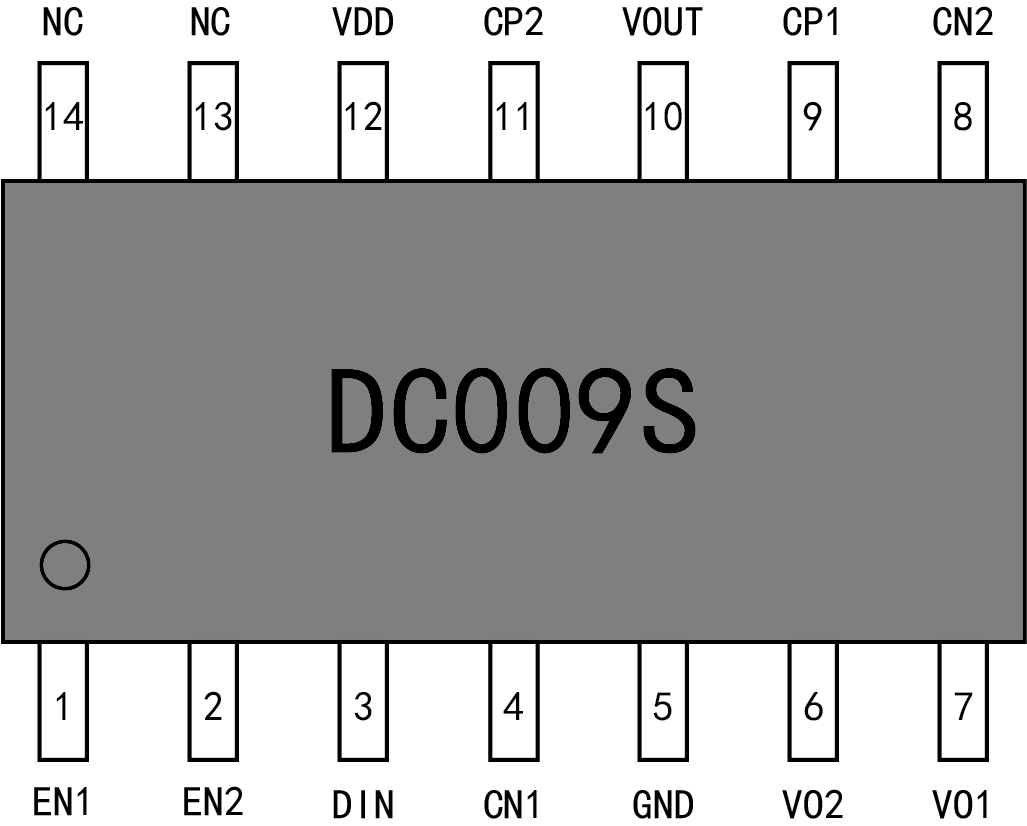

芯片引腳
QFN12L-0303×0.75/QFN12L-0202×0.5

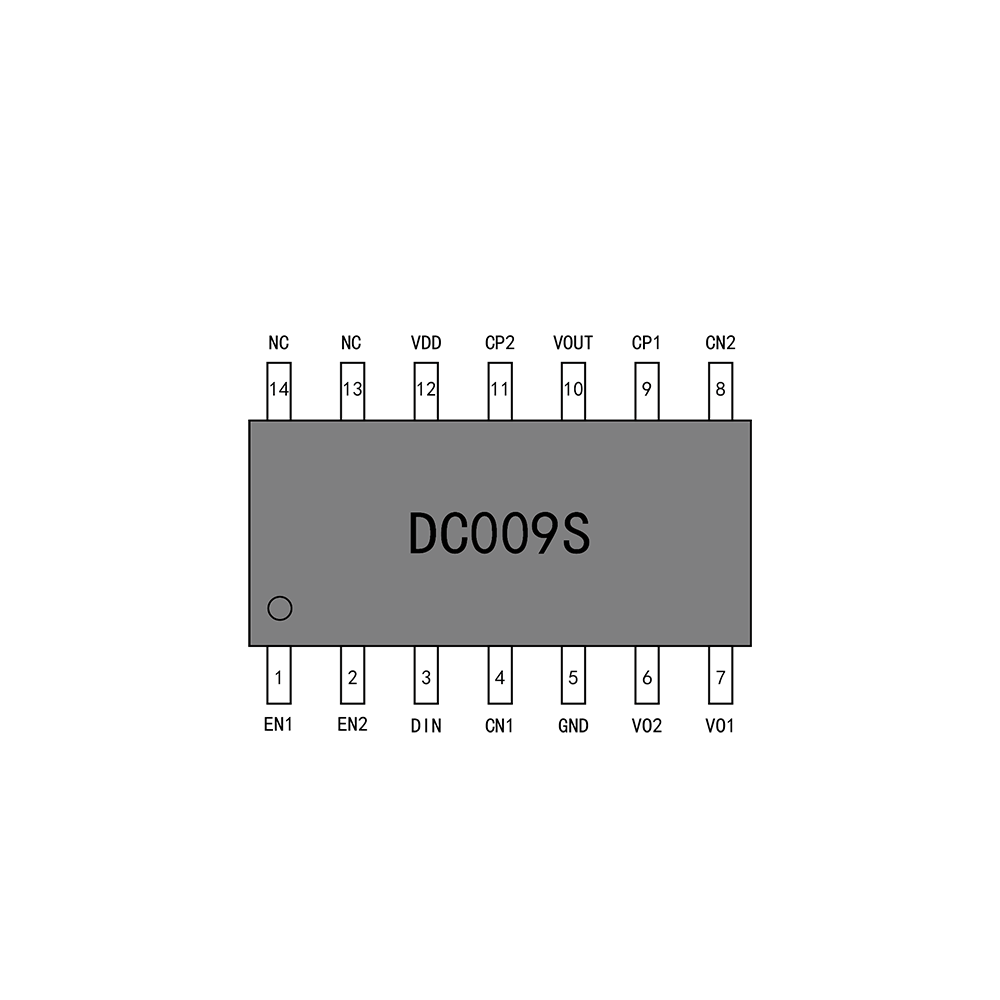

SOP-14
性能特性
工作電壓 VDD= 2.3～3.4V(3*倍壓) ,2.3～ 5.0V(1*/2*倍壓)
待機時消耗電流 IDS≤1uA (VDD=5V , DIN=0V)
內置 1*/ 2*/ 3*倍壓電荷泵
內置輸入信號檢測和關斷控制
無電感器設計低電磁干擾解決方案
輸出短路保護
封裝: QFN12L-0303×0.75 兼容 NJU72501 PAM8904
QFN12L-0202×0.5
SOP-14
電荷泵升壓模式設置
DIN | EN1 | EN2 | 電荷泵模式 |
0 | - | - | 關閉模式 |
1 | 0 | 0 | 關閉模式 |
1 | 0 | 1 | 1倍壓模式（VDD） |
1 | 1 | 0 | 2倍壓模式（2*VDD） |
1 | 1 | 1 | 3倍壓模式（3*VDD） |
功能特點
1、關斷模式
DC009S 擁有極低功耗關斷模式，在關斷模式下輸入電流＜1uA，尤其適合使用干電池作為工作電源的應用場景。EN 使能端，高電平芯片工作，低電平或懸空芯片關閉；
2、短路保護
電路具有內置短路電流保護，在短路情況下，能自動將輸出電流限制在60mA 左右；
3、外部頻率同步輸出
DC009S需要外部信號(幅度大于2/3VDD為有效高電平)輸入至DIN端，Vo1與 DIN 保持同步輸出，Vo2 與 Vo1 互為倒相；
4、聲壓調制
通過改變 EN1 和 EN2 端口的電平模式，可以調整輸出聲壓。此外。也可以改變 DIN 端輸入 0.2-10KHz PWM 信號，占空比在 5-50%之間變化，輸出聲壓的大小，以滿足不同使用場景。

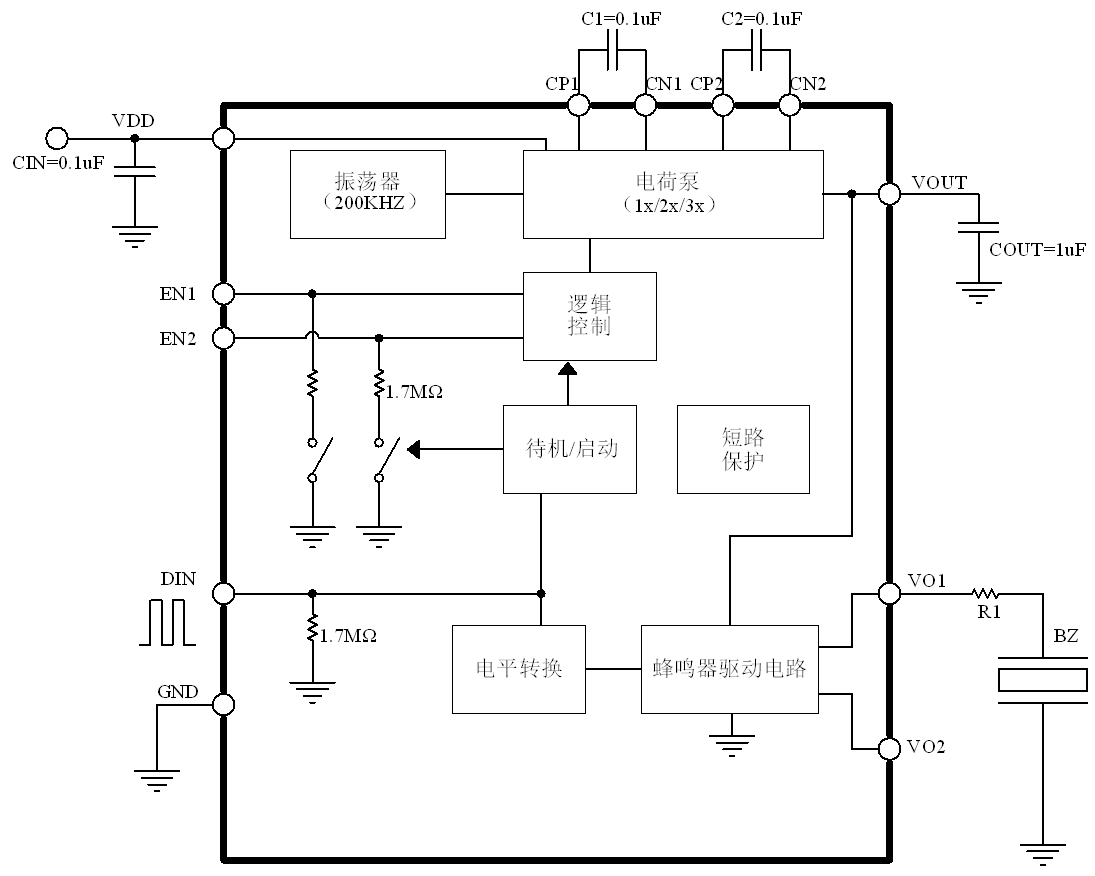

應用電路1（單端應用）

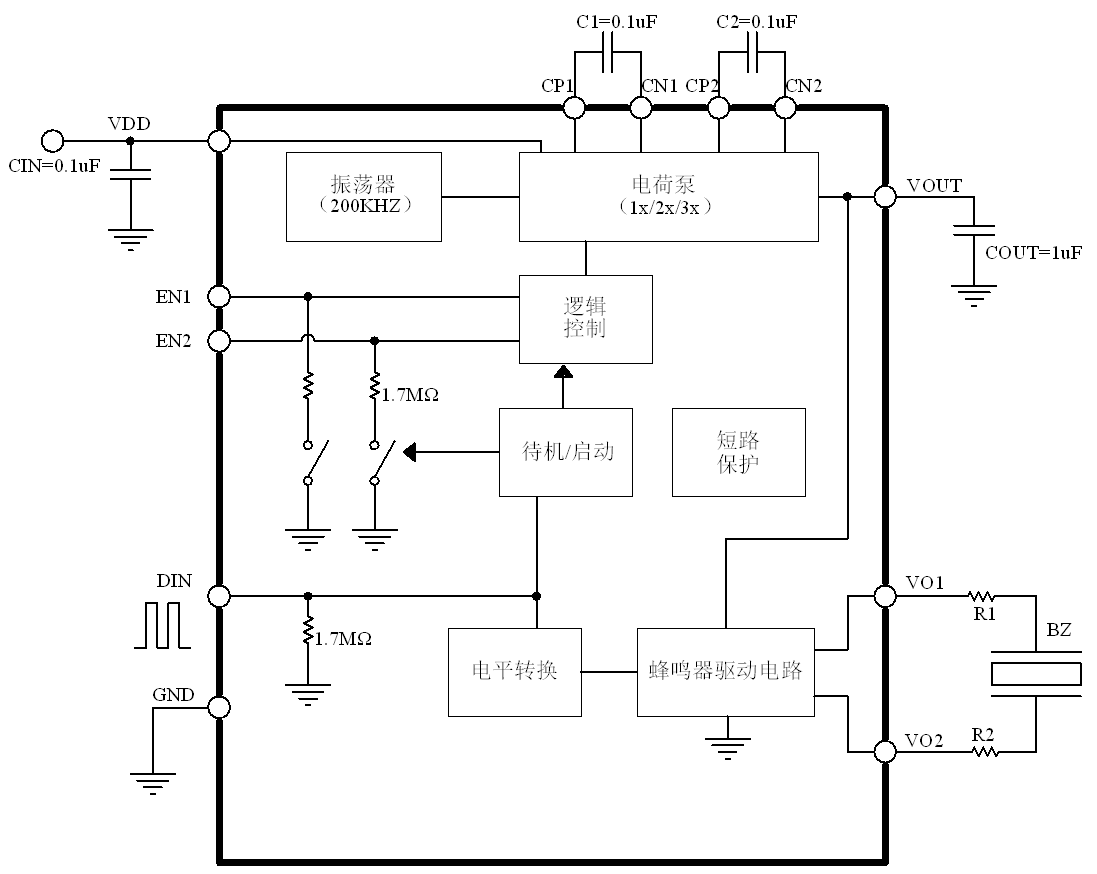

應用電路2（雙端應用）
注：芯片應用時蜂鳴器回路應串接電阻R1、R2，避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片，建議取值100-200Ω；
請聯系我司業務人員獲取本產品最新規格書。
芯片引腳
QFN12L-0303×0.75/QFN12L-0202×0.5
SOP-14
性能特性
工作電壓 VDD= 2.3～3.4V(3*倍壓) ,2.3～ 5.0V(1*/2*倍壓)
待機時消耗電流 IDS≤1uA (VDD=5V , DIN=0V)
內置 1*/ 2*/ 3*倍壓電荷泵
內置輸入信號檢測和關斷控制
無電感器設計低電磁干擾解決方案
輸出短路保護
封裝: QFN12L-0303×0.75 兼容 NJU72501 PAM8904
QFN12L-0202×0.5
SOP-14
電荷泵升壓模式設置
DIN | EN1 | EN2 | 電荷泵模式 |
0 | - | - | 關閉模式 |
1 | 0 | 0 | 關閉模式 |
1 | 0 | 1 | 1倍壓模式（VDD） |
1 | 1 | 0 | 2倍壓模式（2*VDD） |
1 | 1 | 1 | 3倍壓模式（3*VDD） |
功能特點
1、關斷模式
DC009S 擁有極低功耗關斷模式，在關斷模式下輸入電流＜1uA，尤其適合使用干電池作為工作電源的應用場景。EN 使能端，高電平芯片工作，低電平或懸空芯片關閉；
2、短路保護
電路具有內置短路電流保護，在短路情況下，能自動將輸出電流限制在60mA 左右；
3、外部頻率同步輸出
DC009S需要外部信號(幅度大于2/3VDD為有效高電平)輸入至DIN端，Vo1與 DIN 保持同步輸出，Vo2 與 Vo1 互為倒相；
4、聲壓調制
通過改變 EN1 和 EN2 端口的電平模式，可以調整輸出聲壓。此外。也可以改變 DIN 端輸入 0.2-10KHz PWM 信號，占空比在 5-50%之間變化，輸出聲壓的大小，以滿足不同使用場景。
應用電路1（單端應用）
應用電路2（雙端應用）
注：芯片應用時蜂鳴器回路應串接電阻R1、R2，避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片，建議取值100-200Ω；
