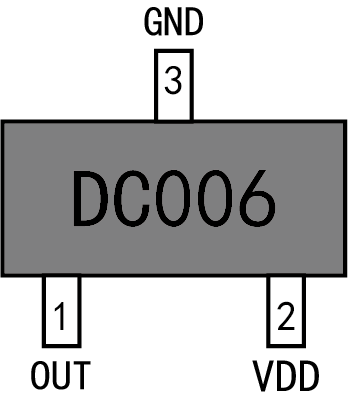

芯片引腳

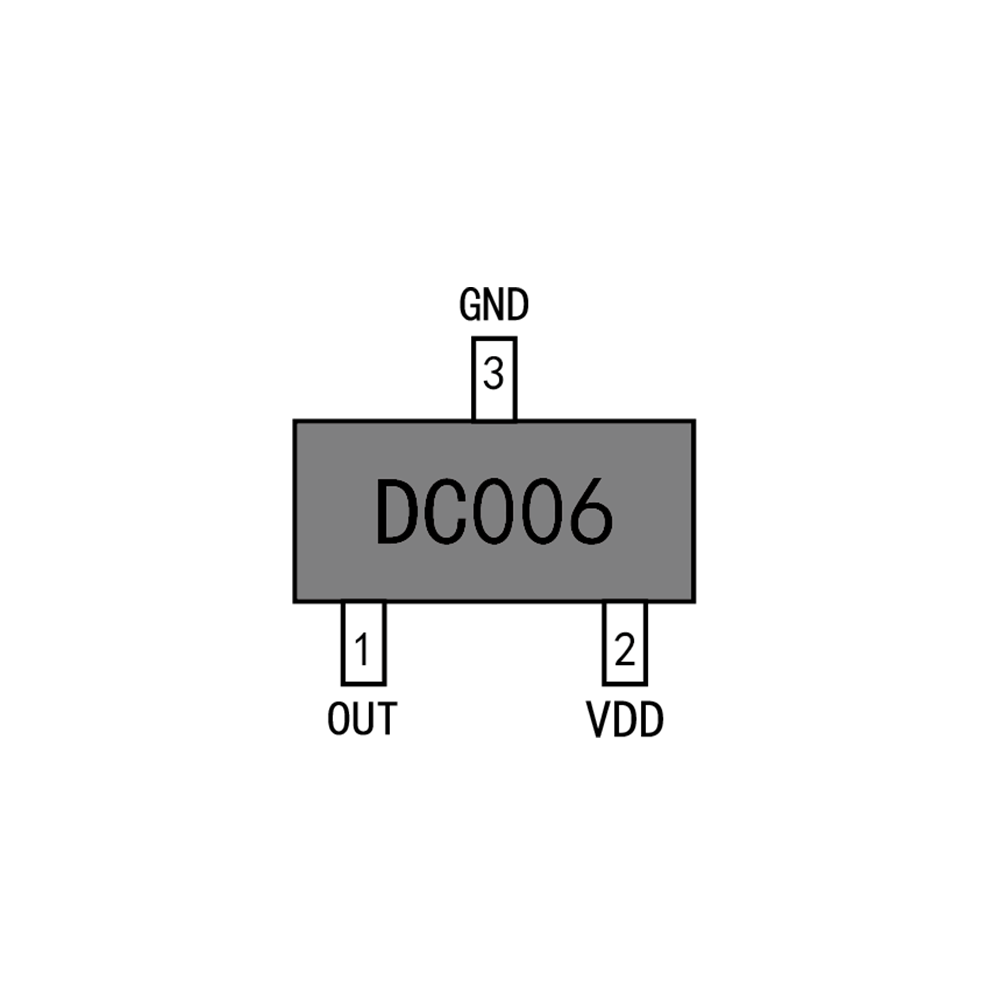

SOT23-3

性能特性

采用CMOS工藝制作，極低的工作電流

工作電壓范圍： 5-24V

典型輸出頻率：2.4K、2.7K、3.0K

內置高精度振蕩電路，采用FUSE修正技術頻率精度達到±3%

驅動能力強，有反峰吸收電路。

支持超小型SOT23-3封裝。

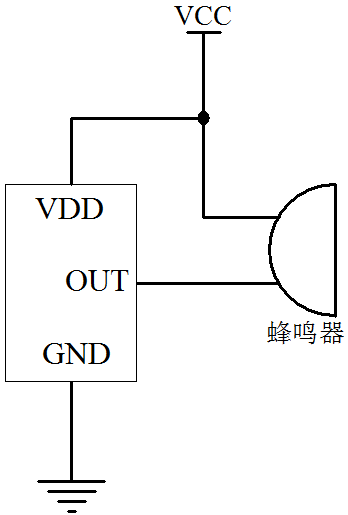

典型應用電路1(適合于5-24V電磁式蜂鳴器，無防反接功能)

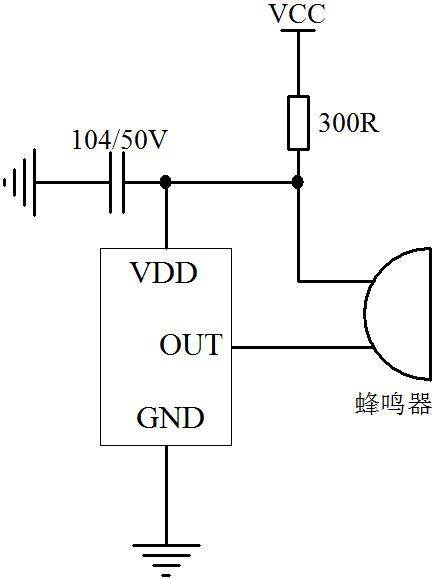

典型應用電路2(適合于12-24V電磁式蜂鳴器，防反接時間小于3秒)

注：建議將蜂鳴器線圈繞線電阻控制在120歐姆以上，蜂鳴器工作電流在20mA以下，避免蜂鳴器整體功耗過高。
