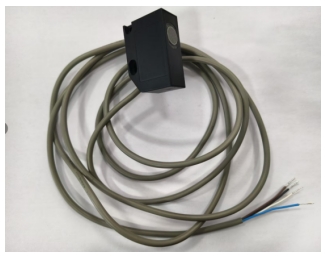

成品圖

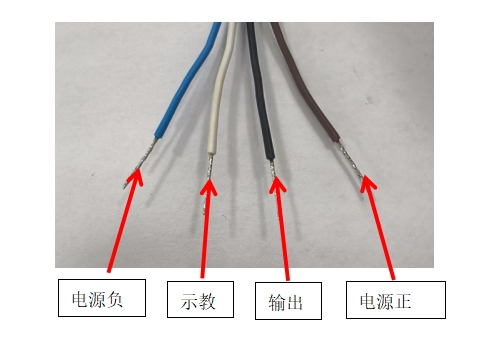

引線接口定義
技術參數
基本參數 | ||
參數 | 值 | 單位 |
傳感器測量范圍 | 40-300 | mm |
傳感器可調整測量范圍 | 50-300 | mm |
盲區 | 40mm | mm |
探頭工作頻率 | 300 | KHz |
響應延遲 | ≤75 | mS |
電氣參數 | ||||
參數 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓范圍 | 8 | 30 | V | |
典型工作電壓 | 12/24 | V | ||
空載工作電流 | 20 | mA |
功能描述
示教模式:
將傳感器固定到需要設置的距離內,將示教輸入口接低電平,黃燈常亮,大約3S后芯片內部記憶當前位置,黃燈連續閃爍3次,當前位置保存成功,進入測量模式,此時需要斷開示教口的低電平輸入。
指示燈描述:
綠色指示燈:檢測到有回波信號綠燈一直閃爍,沒有回波信號綠燈滅。
黃色指示燈:當檢測物體在設定值范圍內,黃燈亮;當檢測物體超出設定值,黃燈滅;負載出現短路或過載黃燈以5Hz閃爍。

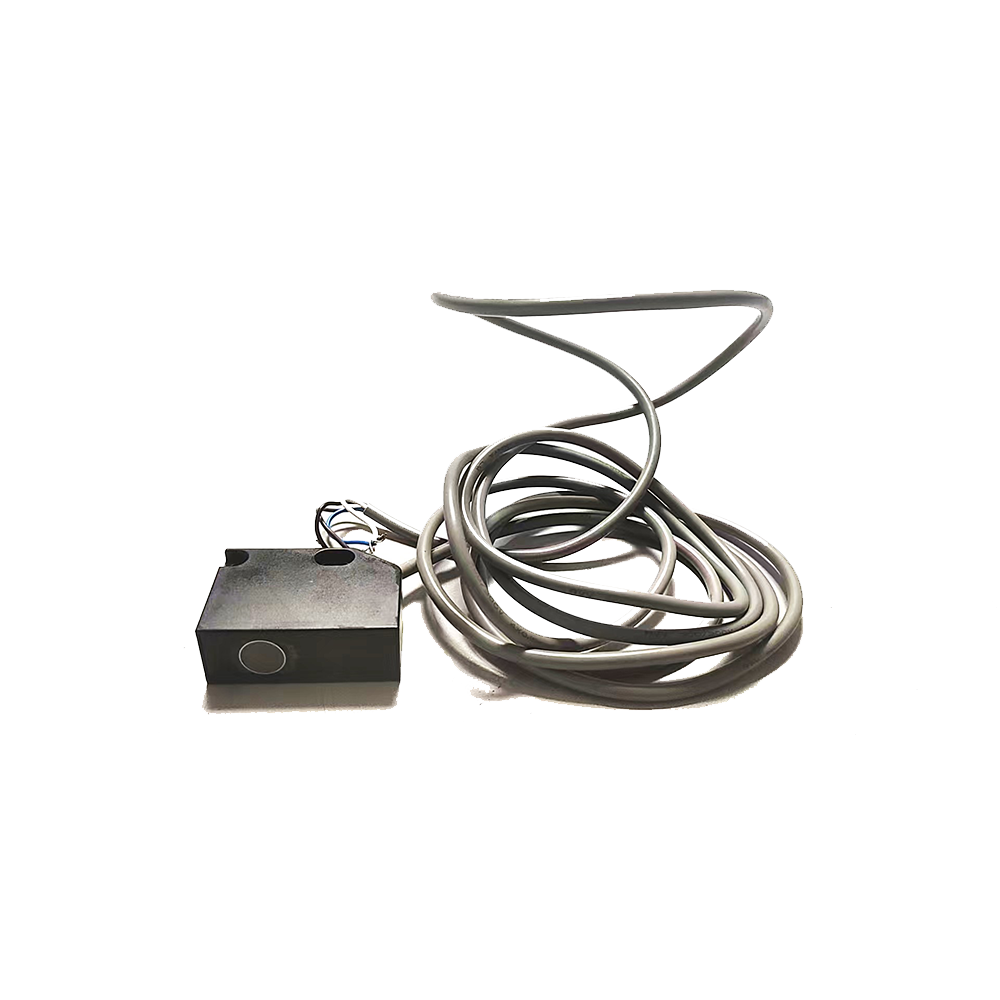

成品圖
引線接口定義
技術參數
基本參數 | ||
參數 | 值 | 單位 |
傳感器測量范圍 | 40-300 | mm |
傳感器可調整測量范圍 | 50-300 | mm |
盲區 | 40mm | mm |
探頭工作頻率 | 300 | KHz |
響應延遲 | ≤75 | mS |
電氣參數 | ||||
參數 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓范圍 | 8 | 30 | V | |
典型工作電壓 | 12/24 | V | ||
空載工作電流 | 20 | mA |
功能描述
示教模式:
將傳感器固定到需要設置的距離內,將示教輸入口接低電平,黃燈常亮,大約3S后芯片內部記憶當前位置,黃燈連續閃爍3次,當前位置保存成功,進入測量模式,此時需要斷開示教口的低電平輸入。
指示燈描述:
綠色指示燈:檢測到有回波信號綠燈一直閃爍,沒有回波信號綠燈滅。
黃色指示燈:當檢測物體在設定值范圍內,黃燈亮;當檢測物體超出設定值,黃燈滅;負載出現短路或過載黃燈以5Hz閃爍。
