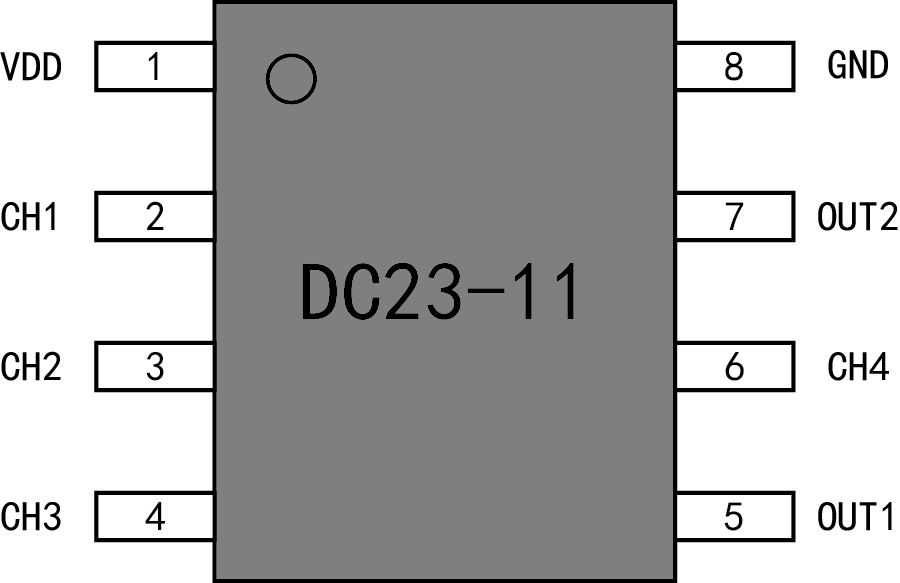

瀏覽器自帶分享功能也很好用哦~芯片引腳
SOP-8
性能特性
工作電壓：2.0-6.0V
最大工作電流：8mA
SOP-8封裝
輸出音效設置
CH1 | CH2 | CH3 | CH4 | 輸出信號 | 音效展示 |
1 | 1 | 1 | 1 | 單向掃頻，掃頻頻率3.15k→3.55kHz，周期1.162ms,每個掃頻周期內只有4個脈沖信號 | |
0 | 0 | 0 | 0 | 雙向掃頻，掃頻頻率2.3k→3.55kHz→2.3kHz，周期750ms | |
1 | 1 | 1 | 0 | 3.5kHz方波，占空比為50% | |
1 | 1 | 0 | 0 | 載波頻率為3.5kHz，調制頻率2Hz，占空比為50%的方波 | |
0 | 1 | 0 | 1 | 2.9kHz方波，占空比為50% | |
1 | 0 | 0 | 1 | 載波頻率為2.9kHz，調制頻率0.66Hz，占空比為50%的方波 | |
其他電平組合 | 無輸出 | ||||
通過選擇 CH1、CH2、CH3、CH4接GND或接VDD方式，可以選擇6種滴滴聲輸出頻率。
注：
OUT1、OUT2輸出電平相位差為180°。
CH1、CH2、CH3、CH4腳位懸空時，內部設置為上拉，腳位電平為1。
芯片引腳
SOP-8
性能特性
工作電壓：2.0-6.0V
最大工作電流：8mA
SOP-8封裝
輸出音效設置
CH1 | CH2 | CH3 | CH4 | 輸出信號 | 音效展示 |
1 | 1 | 1 | 1 | 單向掃頻，掃頻頻率3.15k→3.55kHz，周期1.162ms,每個掃頻周期內只有4個脈沖信號 | |
0 | 0 | 0 | 0 | 雙向掃頻，掃頻頻率2.3k→3.55kHz→2.3kHz，周期750ms | |
1 | 1 | 1 | 0 | 3.5kHz方波，占空比為50% | |
1 | 1 | 0 | 0 | 載波頻率為3.5kHz，調制頻率2Hz，占空比為50%的方波 | |
0 | 1 | 0 | 1 | 2.9kHz方波，占空比為50% | |
1 | 0 | 0 | 1 | 載波頻率為2.9kHz，調制頻率0.66Hz，占空比為50%的方波 | |
其他電平組合 | 無輸出 | ||||
通過選擇 CH1、CH2、CH3、CH4接GND或接VDD方式，可以選擇6種滴滴聲輸出頻率。
注：
OUT1、OUT2輸出電平相位差為180°。
CH1、CH2、CH3、CH4腳位懸空時，內部設置為上拉，腳位電平為1。
