芯片引腳

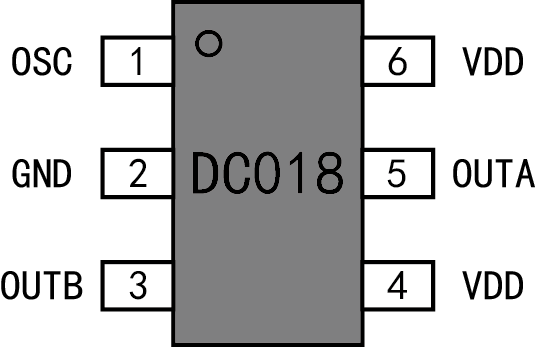

SOT-23-6

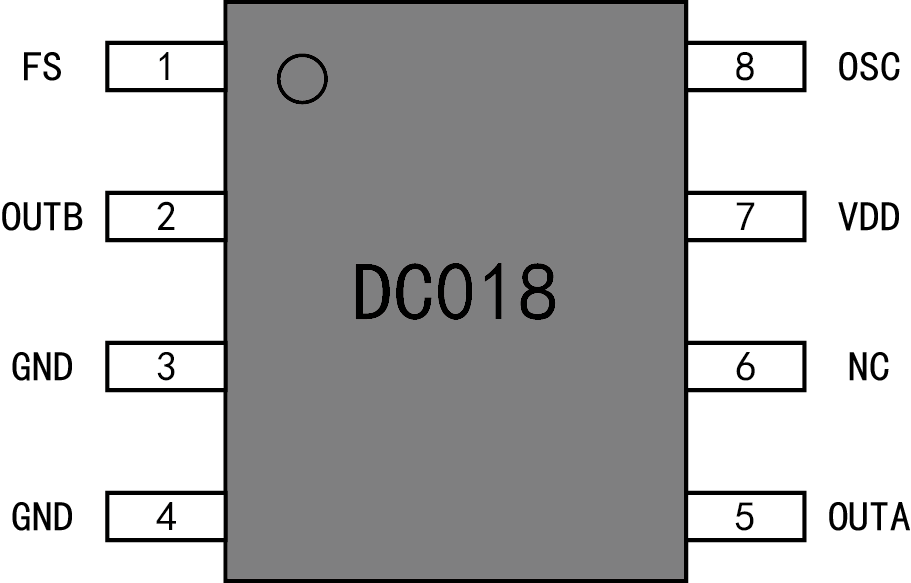

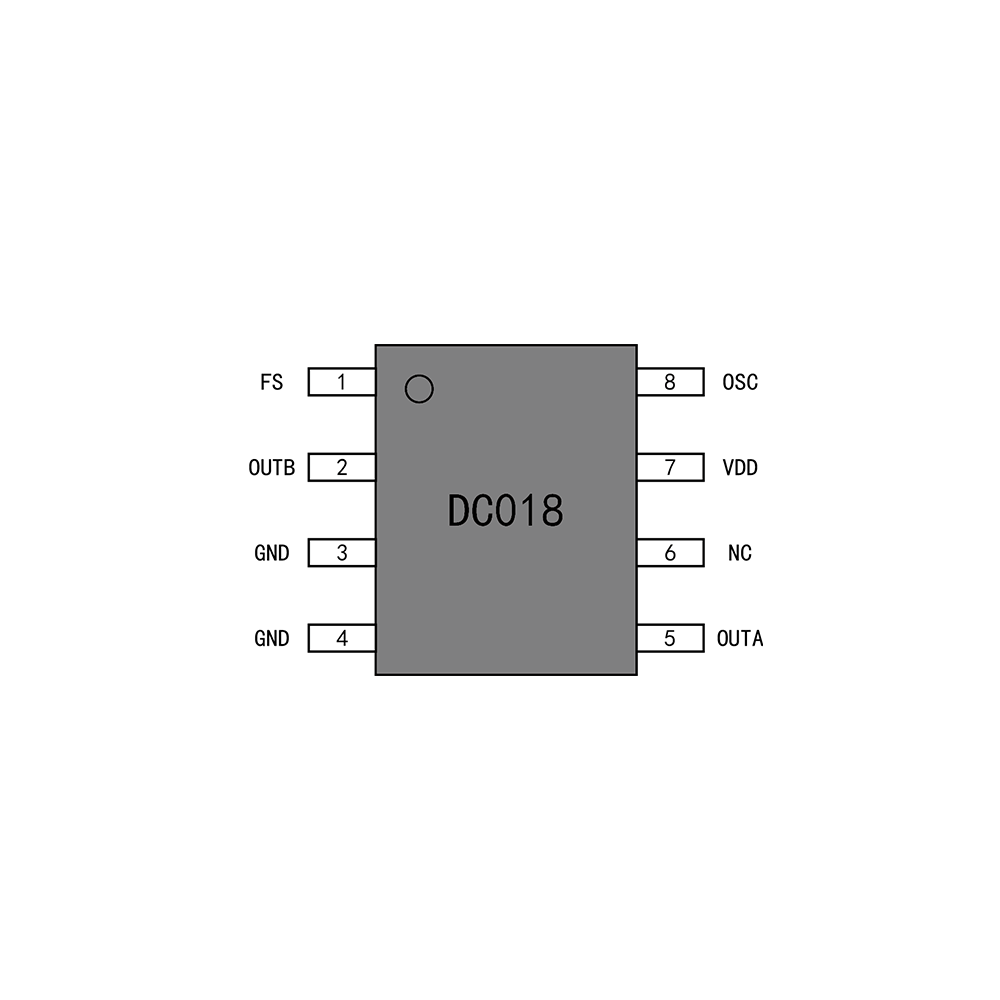

SOP-8

性能特征

寬裕的工作電壓：3—15V

根據產品的不同要求可以選用兩極或三極反饋式蜂鳴片

驅動電壓 Vp-p 接近于電源電壓 VDD 的 2 倍

可以替代進口電路 RE46C100，也可以取代 CD40106 和CD4049 應用電路

SOT-23-6 封裝、SOP-8封裝

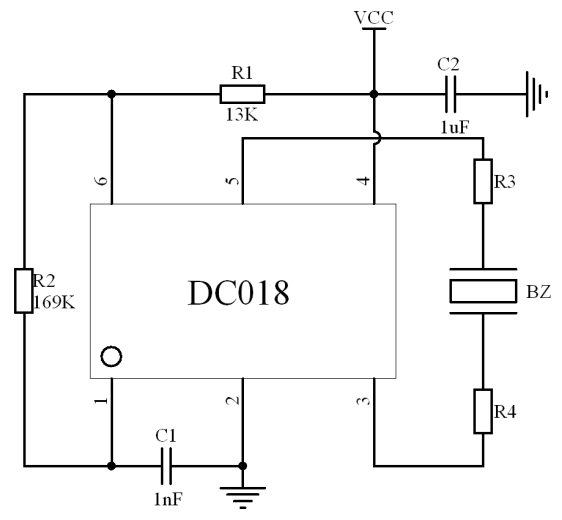

應用電路1(雙極片蜂鳴器、F=4KHz)      VCC=12V

電阻 R2 采用±1%精度,電容 C1采用 NP0 材質±5%精度以內，頻率誤差±200HZ

電阻 R2 選擇對應不同諧振頻率蜂鳴片的對照表

注：如果對于頻率精度要求高的場合，可以選擇±1%的電容，這樣蜂鳴器的頻率誤差可以控制在±60HZ 以內。

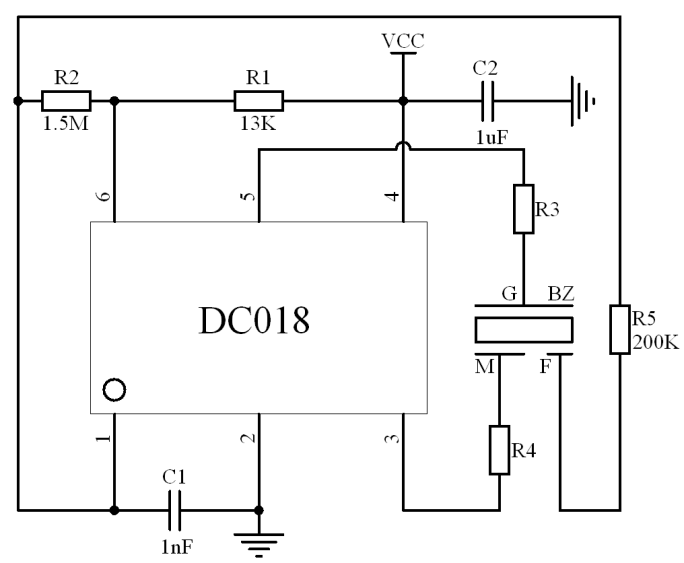

應用電路2(反饋式蜂鳴器)     VCC=12V

適合各種尺寸的蜂鳴片,由于各家產品腔體配合的差異，可以在 100-200K 范圍內調整反饋電阻R5 電阻，以保證產品的穩定性。

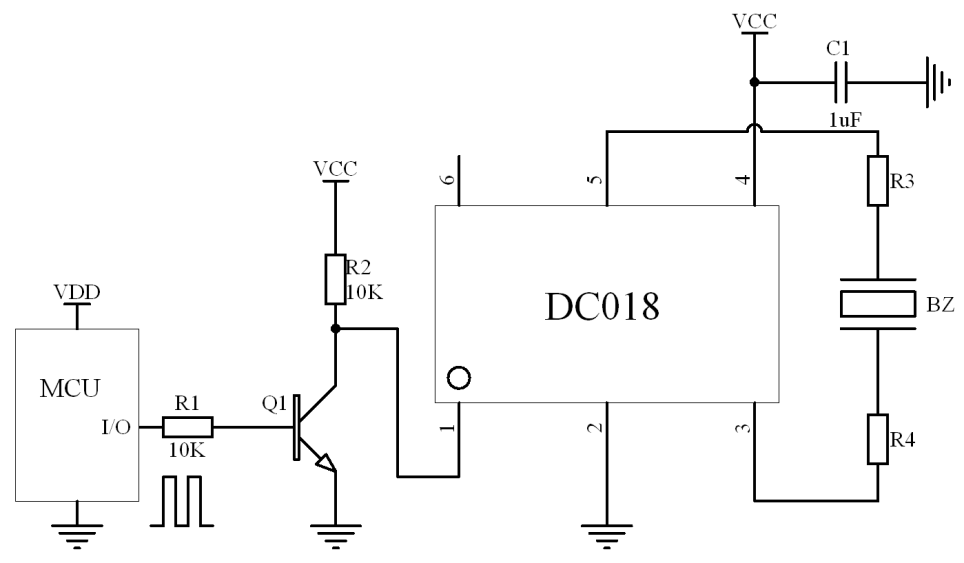

應用電路3 ( Vp-p≈2*VCC,VCC=9-15V )

由MCU編程，直接調制蜂鳴器發出各種音效聲。

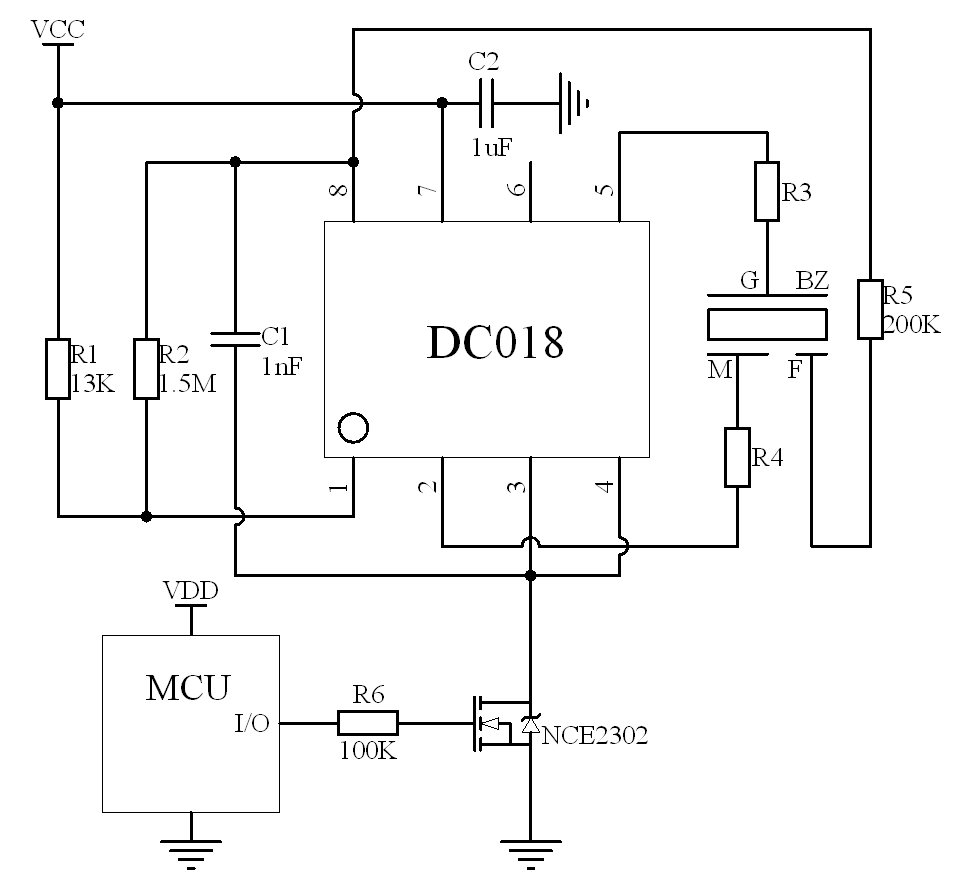

應用電路4(單片機控制、SOP-8封裝)       VCC=12V

注：芯片應用時蜂鳴器回路應串接電阻R3、R4，避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片，建議取值50-100Ω。
