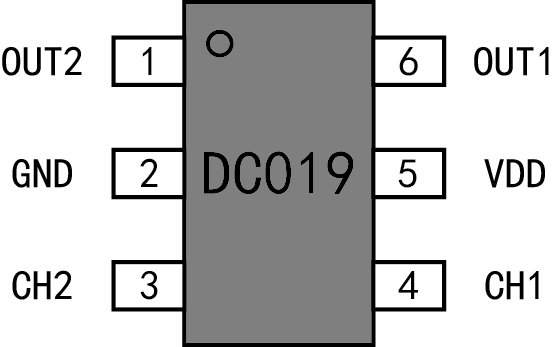

芯片引腳

SOT-23-6

性能特征

工作電壓：2.0—5.5V

最大驅動電流：15mA

蜂鳴器兩端驅動電壓Vp-p=2*VCC

2.8KHz、3.3KHz、3.7KHz、4.1KHz固定頻率輸出

輸出頻率設置

通過選擇CH1、CH2接GND或接VDD方式，可以改變4種輸出頻率，能基本滿足大部分蜂鳴器的諧振頻率要求。

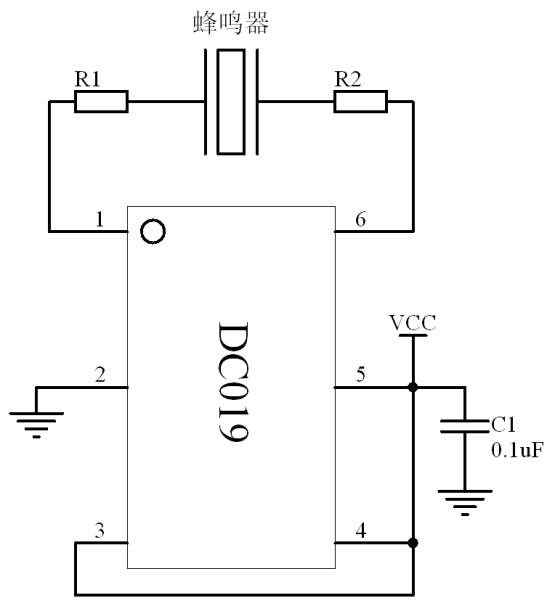

應用電路1(VCC=3-5V、F=4.1KHz)

注：1、蜂鳴器兩端的電壓 Vp-p=2*VCC ，適合SMT蜂鳴器和要求低工作電壓高聲壓輸出的蜂鳴器。

2、芯片應用時蜂鳴器串接電阻R1、R2取值100-200Ω，可降低壓電片瞬間充放電電流，同時隔絕壓電片因機械形變產生的反峰電壓沖擊芯片。

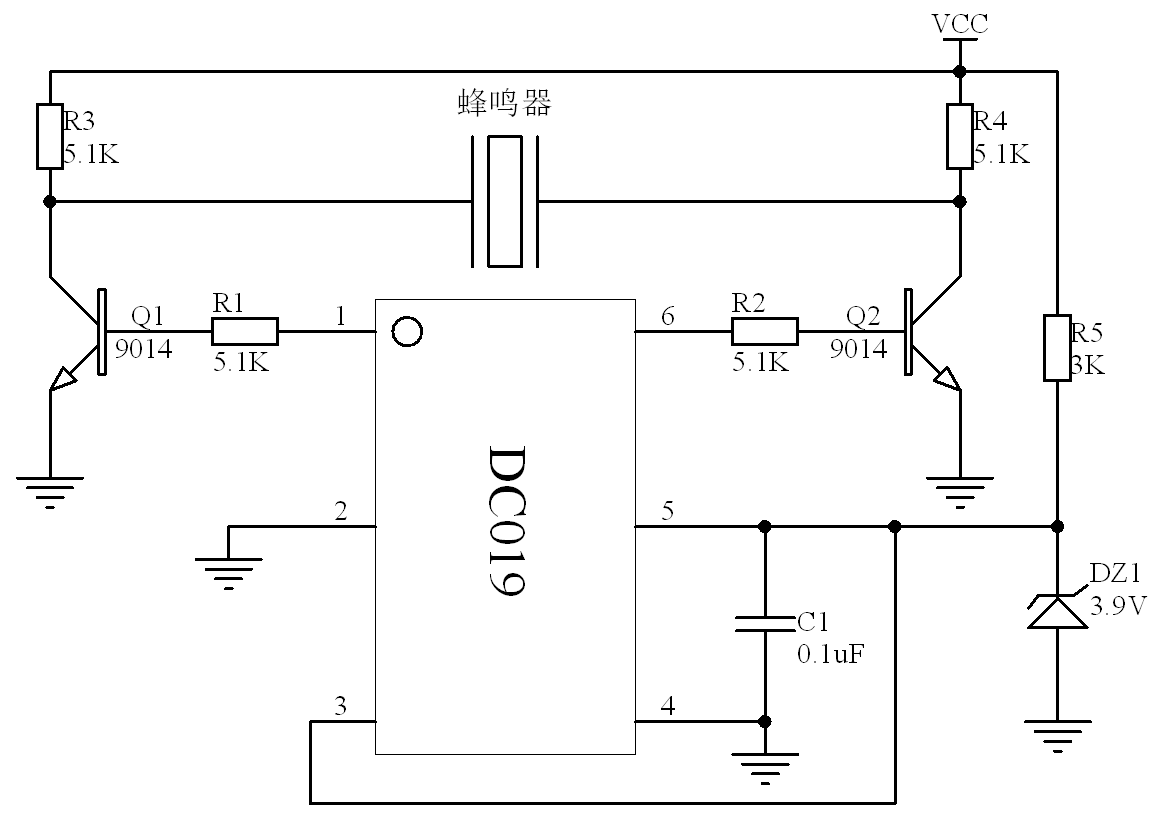

應用電路2(VCC=5-30V、F=3.3KHz)

蜂鳴器兩端的驅動電壓Vp-p=2*VCC,工作電壓范圍5-30V,可取代傳統的電感升壓產品，提高產品的生產效率和可靠性。

元件選擇：電阻R3、R4根據蜂鳴器電容量的大小，在輸出波形良好的情況下做適當?shù)恼{(diào)整，以降低功耗；電阻R5在確保工作電壓范圍正常工作的情況下，適當調整以保障在全電壓范圍內工作正常。
