瀏覽器自帶分享功能也很好用哦~音效展示
鈴聲1.mp3
鈴聲2.mp3
鈴聲3.mp3
鈴聲4.mp3
鈴聲5.mp3
門鈴聲.mp3
小美滿.mp3
星河.mp3
一百萬個可能.mp3
致愛麗絲.mp3
蘇幕遮.mp3
青花瓷.mp3
性能特性
工作電壓：VDD=2.4-5.5V；
和弦音樂芯片芯片：DC03104 DC031016
工作電流MAX： DC03104：35mA@VDD=3V；80mA@VDD=5V
DC03116：38mA@VDD=3V；93mA@VDD=5V
靜態電流典型值：DC03104：3uA@VDD=3.3V；3.5uA@VDD=5V
DC03116：4uA@VDD=3.3V；6uA@VDD=5V
典型頻率范圍：1200～1800Hz；
典型頻率范圍內聲壓MIN：80dB/10cm @ VDD=3V；
具有傳輸口TX和接收口RX，可由外部開關或上位機程序控制實現音樂寫入，選曲播放，單曲循環 ，連續播放，關斷等功能；
小體積：φ29.3*17.5mm

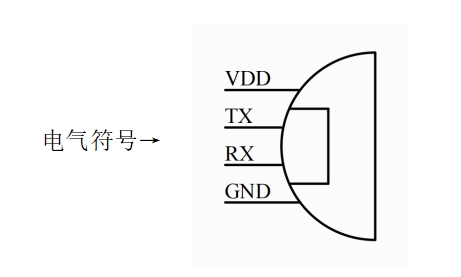

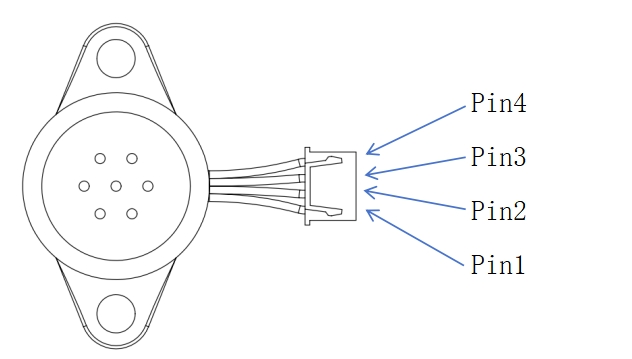

引腳定義及電氣符號
腳位 | 符號 | 功能 | 腳位 | 符號 | 功能 |
Pin1 | VDD | 電源 | Pin3 | RX | 接收口 |
Pin2 | TX | 輸出口 | Pin4 | GND | 地 |

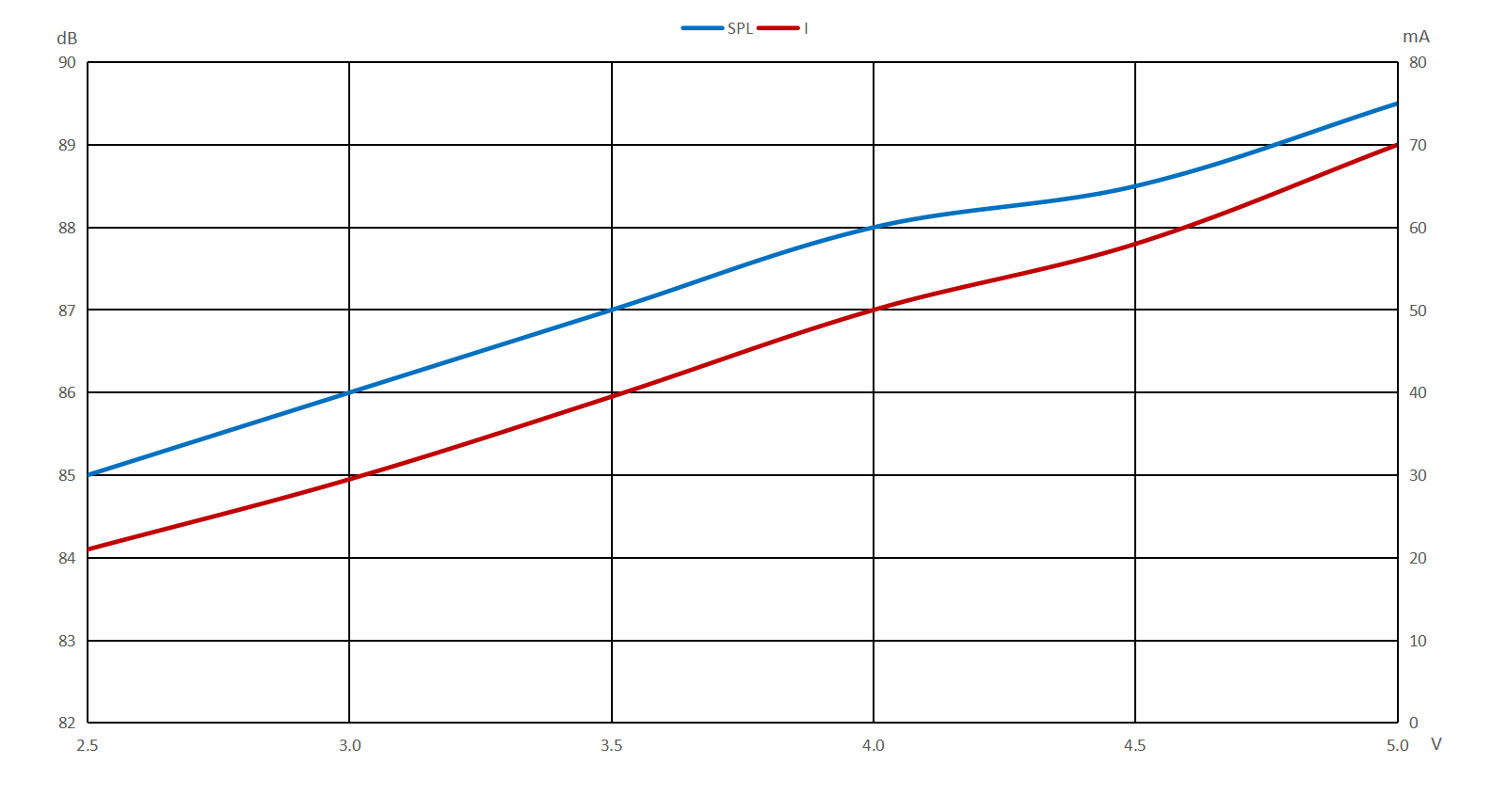

DC2917聲壓、電流和電壓曲線圖 10cm測試

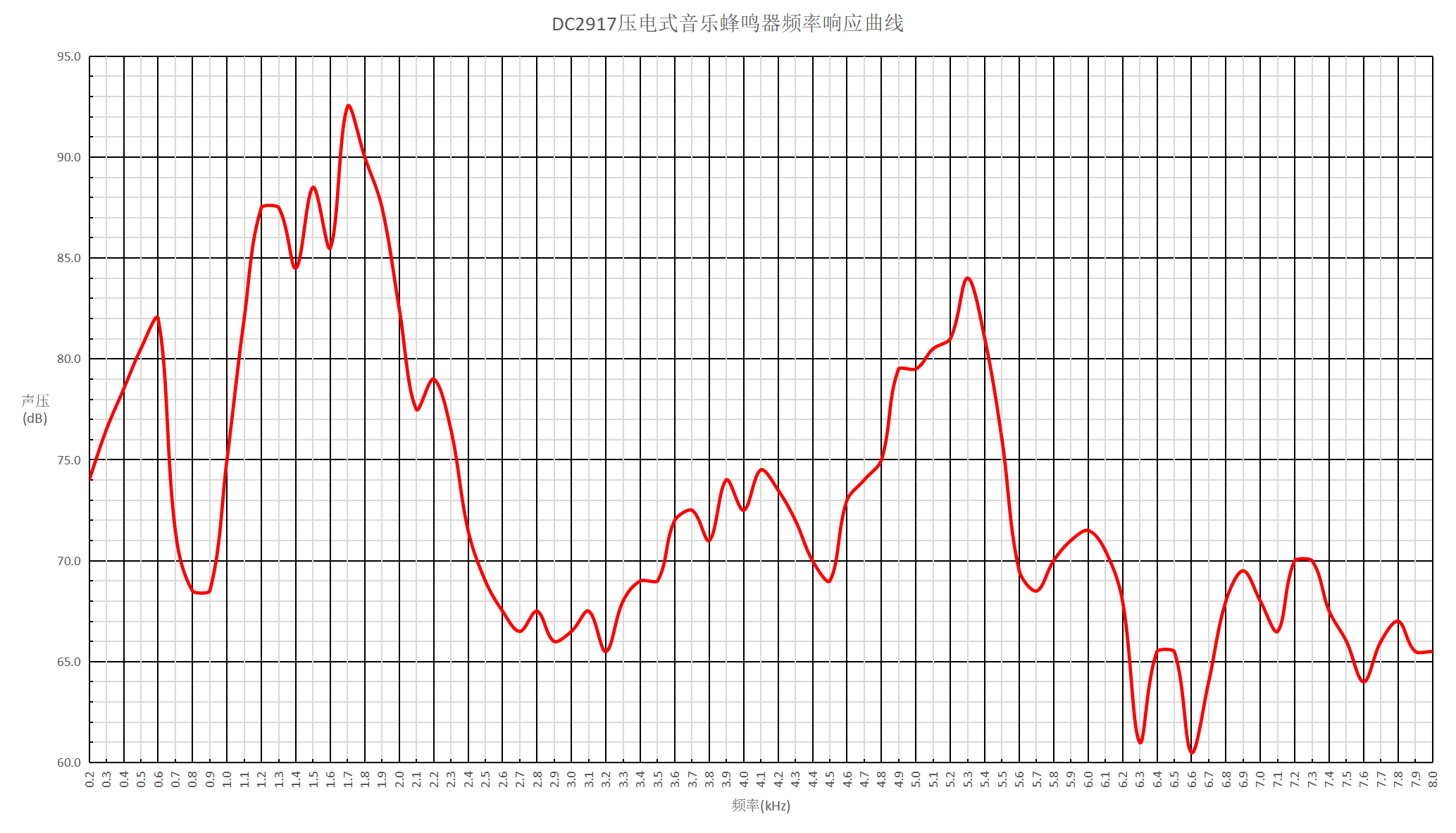

DC2917頻率響應曲線 Vp-p=12V 10cm測試
音效展示
鈴聲1.mp3
鈴聲2.mp3
鈴聲3.mp3
鈴聲4.mp3
鈴聲5.mp3
門鈴聲.mp3
小美滿.mp3
星河.mp3
一百萬個可能.mp3
致愛麗絲.mp3
蘇幕遮.mp3
青花瓷.mp3
性能特性
工作電壓：VDD=2.4-5.5V；
和弦音樂芯片芯片：DC03104 DC031016
工作電流MAX： DC03104：35mA@VDD=3V；80mA@VDD=5V
DC03116：38mA@VDD=3V；93mA@VDD=5V
靜態電流典型值：DC03104：3uA@VDD=3.3V；3.5uA@VDD=5V
DC03116：4uA@VDD=3.3V；6uA@VDD=5V
典型頻率范圍：1200～1800Hz；
典型頻率范圍內聲壓MIN：80dB/10cm @ VDD=3V；
具有傳輸口TX和接收口RX，可由外部開關或上位機程序控制實現音樂寫入，選曲播放，單曲循環 ，連續播放，關斷等功能；
小體積：φ29.3*17.5mm
引腳定義及電氣符號
腳位 | 符號 | 功能 | 腳位 | 符號 | 功能 |
Pin1 | VDD | 電源 | Pin3 | RX | 接收口 |
Pin2 | TX | 輸出口 | Pin4 | GND | 地 |
DC2917聲壓、電流和電壓曲線圖 10cm測試
DC2917頻率響應曲線 Vp-p=12V 10cm測試
