性能特性

工作電壓：2.4—5.5V

待機電流：DC03104  3.5uA@5V

DC03116  6uA@5V

最大采樣率：16K

輸出驅動電壓Vp-p 接近于電源電壓 VDD 的 2 倍

使用串口通訊方式播放音效

可播放時間30/600秒

SOP-8封裝

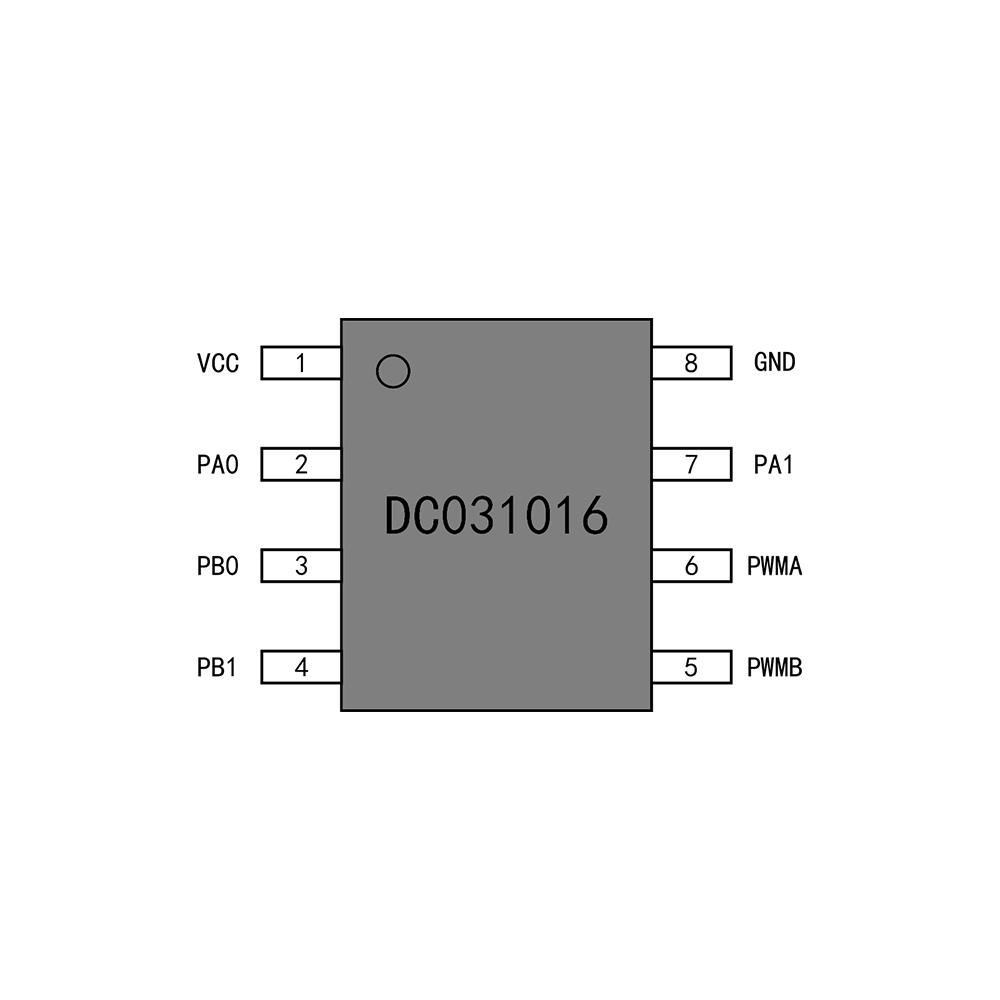

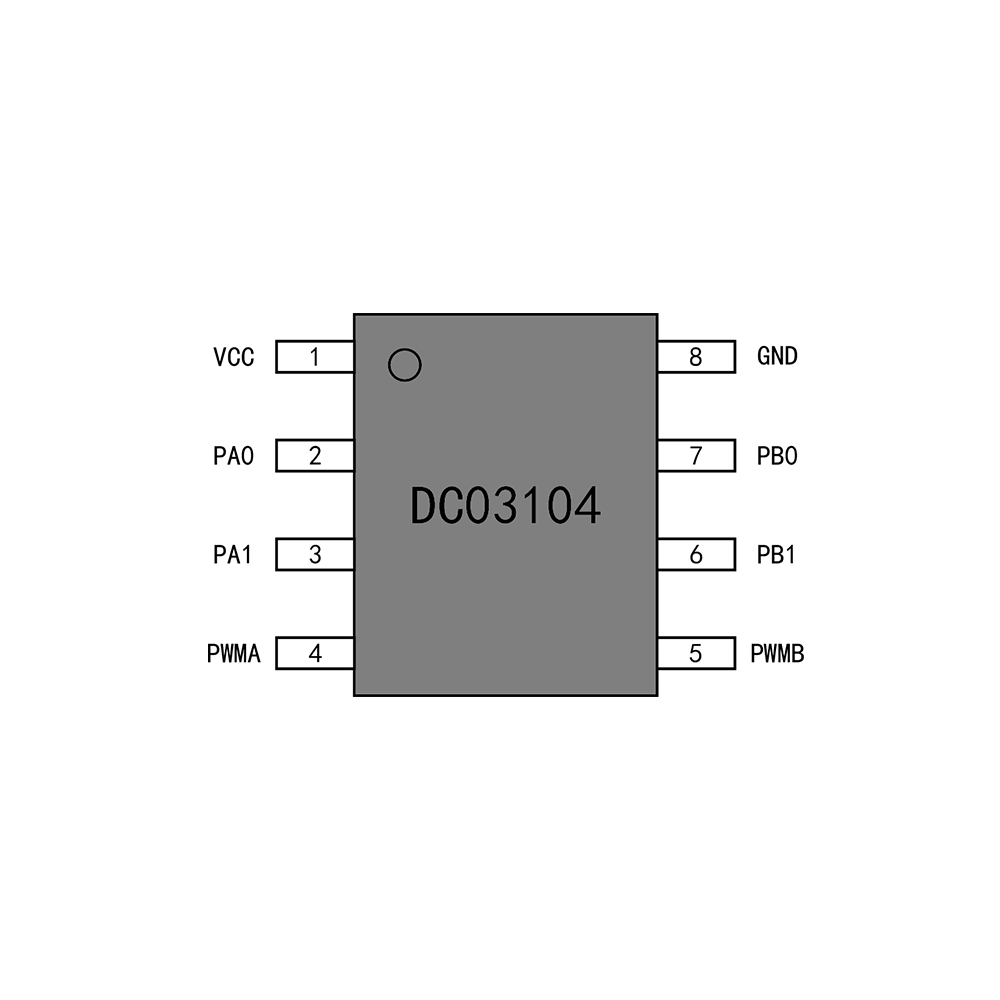

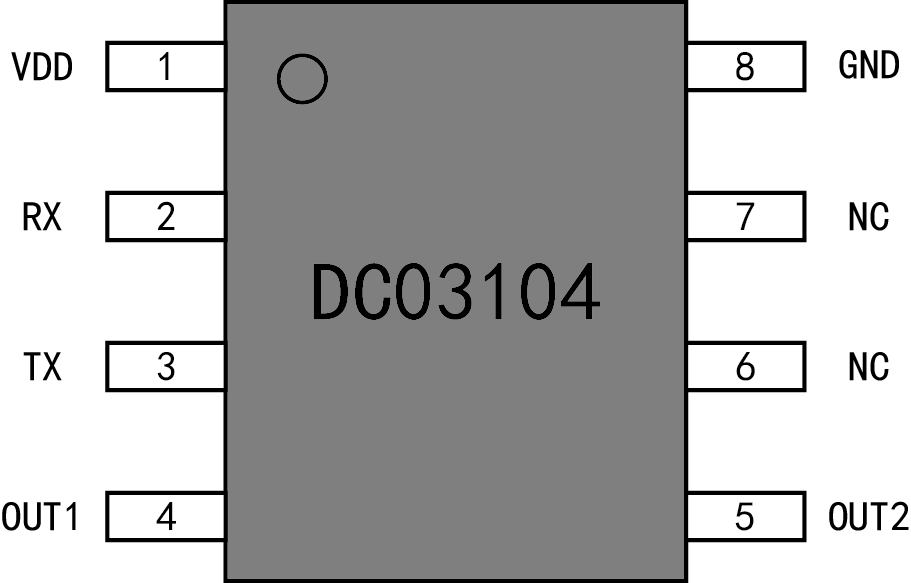

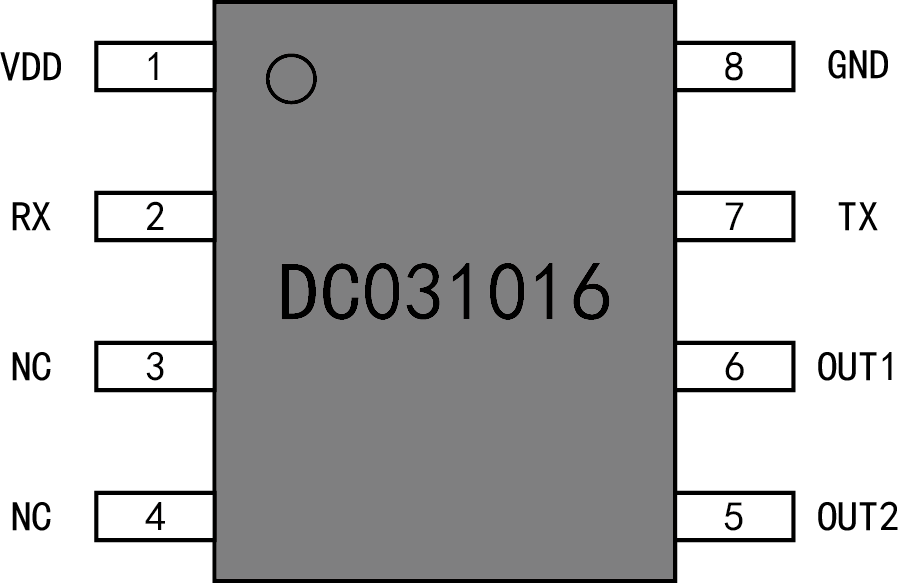

腳位圖

芯片選型

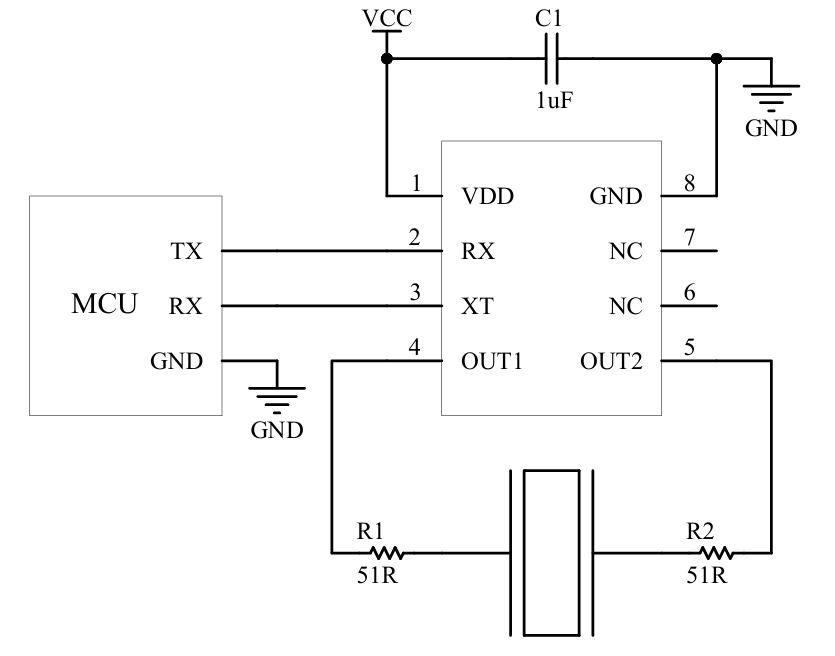

應用電路1(VCC=3-5V,通訊控制)

注：芯片應用電路1、2中蜂鳴器串接電阻R取值51-510Ω，可降低壓電片瞬間充放電電流同時隔絕壓電片因機械形變產生的反峰電壓沖擊芯片。

通訊指令說明

波特率：115200

指令格式說明：0X5A XX XX 0XA5

第1個字節是幀頭0X5A

第2個字節是播放方式：0X00代表停止播放；0X01代表播放一首歌曲；0X11 代表單曲循環；0XFF代表連續播放；0XCC表示拼接歌曲，可以任意2首拼接在一起播放，需要注意到是，使用該命令，是沒有幀尾字節，最后幀尾字節表示的是選擇拼接的歌曲。選擇的歌曲不能超過內置歌曲的數量。（DC03104沒有拼接功能）

第3個字節是選取曲目：0X00代表第1首歌曲；0X01代表第2首歌曲依次類推。

第4個字節是幀尾0XA5

舉例說明：0X5A 0X01 0X01 0XA5   只播放第一首歌曲，播放完成后停止

0X5A 0X11 0X00 0XA5   單曲循環第1首歌曲

0X5A 0XFF 0X03 0XA5   從第3首循環播放所有歌曲

0X5A 0XCC 0X03 0X01   表示拼接放第3首和第1首歌曲一次

在低功耗狀態中指令需要連續發送2次才能執行，在非低功耗狀態下指令只需一次即可執行。

其中DC03104在音效播放中發送指令接收無效，需要等待播放完畢后才能再次接收指令。停止指令可以在音效播放中接收，但是還需要等待當前的音效播放結束后才能停止。DC03116可以在播放中接收指令，可以隨時停止播放或者切換下一首。
