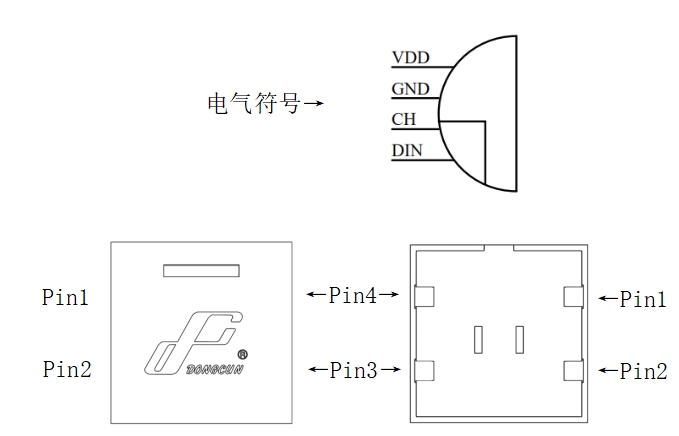

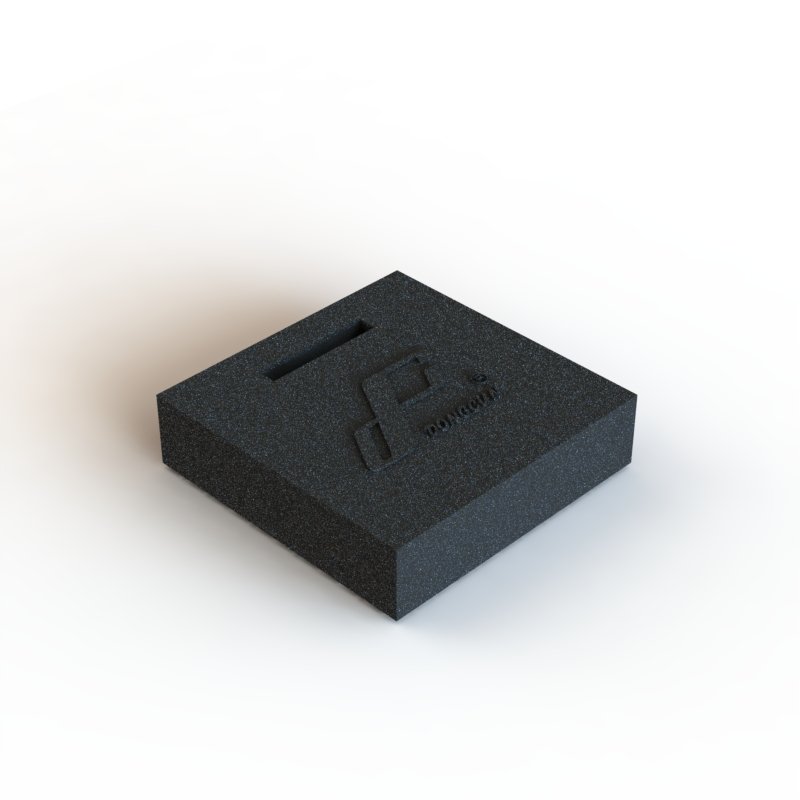

引腳定義及電氣符號

輸出狀態設置

性能特征

工作電壓：VDD=2-5.5V；

工作電流MAX：3mA @ VDD=3V；

靜態電流：≤1uA；

固定發聲頻率：4100Hz±1.5%；

聲壓MIN：85dB/10cm @ VDD=3V；

具有CH選擇端和DIN信號端，自由切換固定頻率輸出和外部信號跟隨功能；

DIN端為固定高電平或固定低電平時，CH選擇端電平控制蜂鳴器發聲，CH選擇端外加低頻信號，可以產生斷續音；

超小體積：12*12*3mm

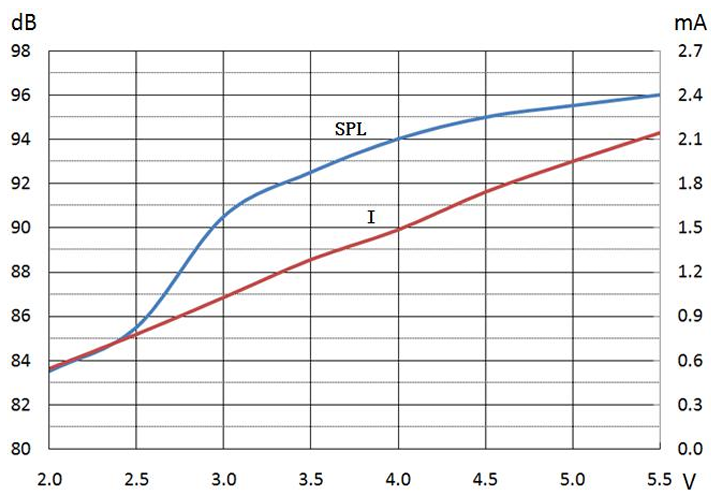

聲壓、電流和電壓曲線圖電氣參數

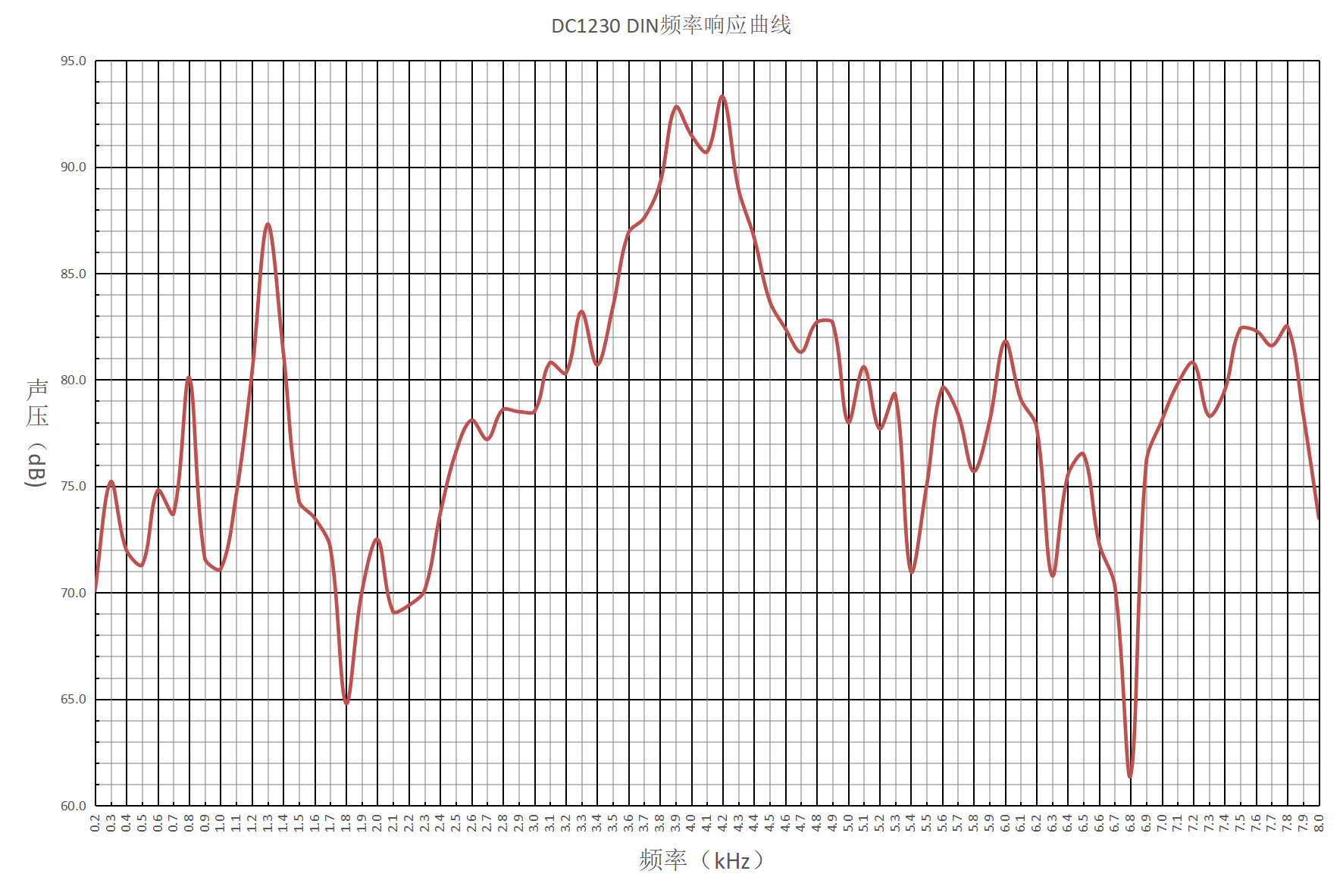

DIN頻率響應曲線

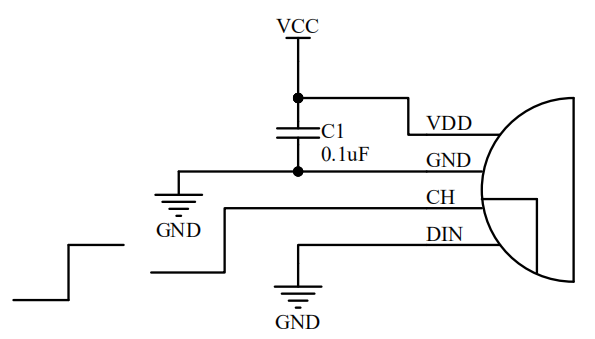

應用電路一

信號端DIN接地，選擇端CH接高電平，蜂鳴器發4.1KHz長音；選擇端CH接低頻信號，蜂鳴器發滴滴聲。

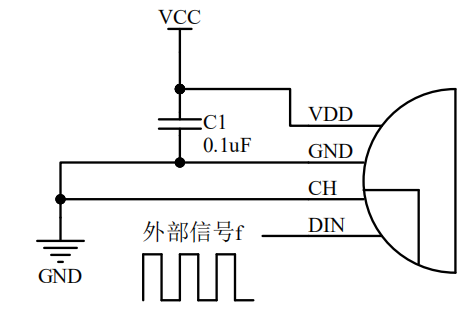

應用電路二

選擇端CH接地，信號端DIN接外部信號，蜂鳴器跟隨外部信號發聲。

注：1、應用工程師們可以將MCU的I/O口直接與蜂鳴器選擇端CH和信號端DIN連接，使蜂鳴器發出長音、斷續音或跟隨DIN端輸入信號發聲。I/O口同時輸出低電平，蜂鳴器停止發聲且芯片輸出關斷，靜態電流≤1uA；

2、蜂鳴器應用時，需增加電容C1，電容材質X7R。電容C1為驅動芯片的電源濾波電容。
