引腳定義及電氣符號

性能特征

工作電壓：VDD=2-5V；

工作電流MAX：60mA @ VDD=3V；

靜態電流：≤1uA；

固定發聲頻率： 2700±30Hz；

聲壓MIN：85dB/10cm @ VDD=3V；

具有過載、短路保護功能；

EN使能端，電平控制蜂鳴器發聲，外加低頻調制信號，可以產生斷續音；

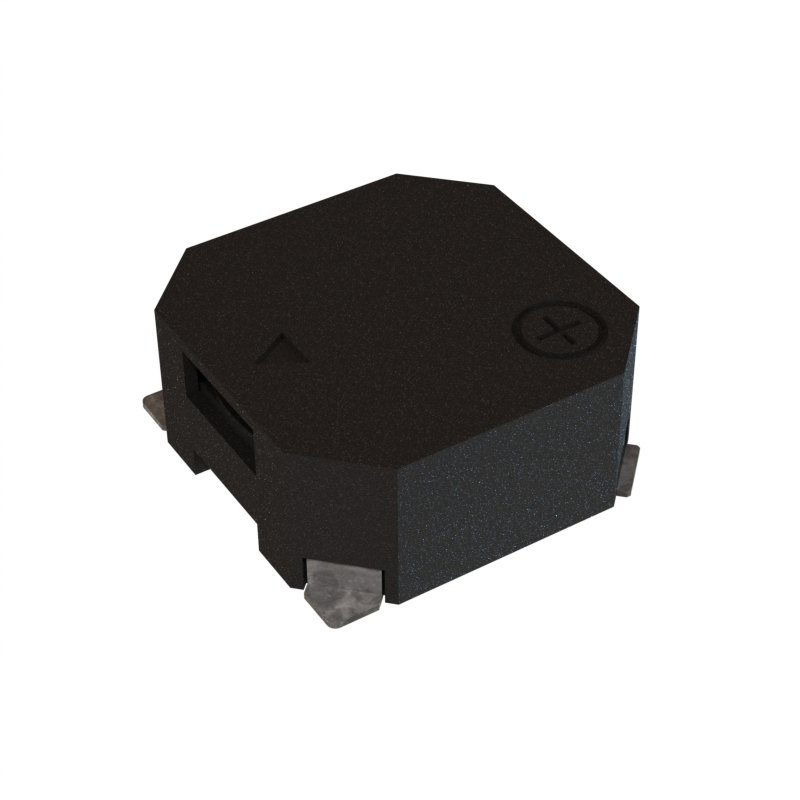

超小體積：8.5*8.5*3.6mm

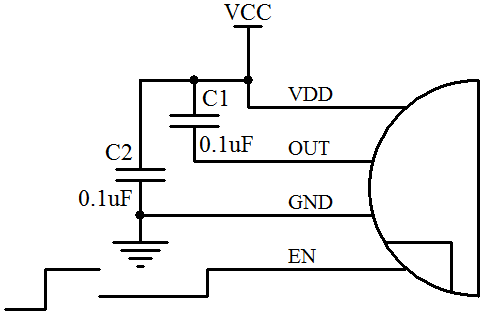

應用電路一（使能端EN接高電平，蜂鳴器長音）

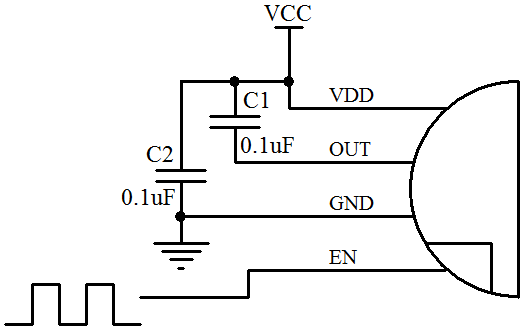

應用電路二（使能端EN加低頻調制波，蜂鳴器滴滴聲）

注：1、應用工程師們可以使用MCU的I/O口直接與蜂鳴器使能端EN連接，高電平時蜂鳴器發出連續音，使能端EN加低頻調制波可以產生斷續音，I/O口低電平時關斷停止發聲，靜態電流≤1uA；

2、蜂鳴器應用時，需增加電容C1、C2，電容材質X7R。電容C1可吸收蜂鳴器線圈產生的高頻尖峰電壓，防止尖峰電壓擊穿內置的驅動芯片，電容C2為驅動芯片的電源濾波電容。
