DC20N100-P

常州東村電子有限公司針對目前市場流行的智能卡片、防丟器、追蹤器、find my 等產品研發了系列三明治結構的平面振動壓電蜂鳴器，并取得了國家頒發的實用新型專利證書。該系列平面振動壓電蜂鳴器，結合我司自主研發的 DC009S 和 DC012 多級電荷泵壓電蜂鳴器升壓驅動 IC，在蜂鳴器兩個電極上產生較高的 Vp-p 驅動電壓，當蜂鳴器的金屬部位與產品外殼背部平面緊密貼合時就會帶動整個殼體振動發聲，從而發出較高的提示聲音，以滿足各種場景的使用要求。

13951212131

產品詳情

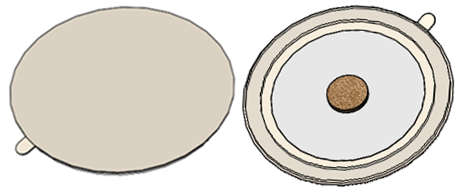

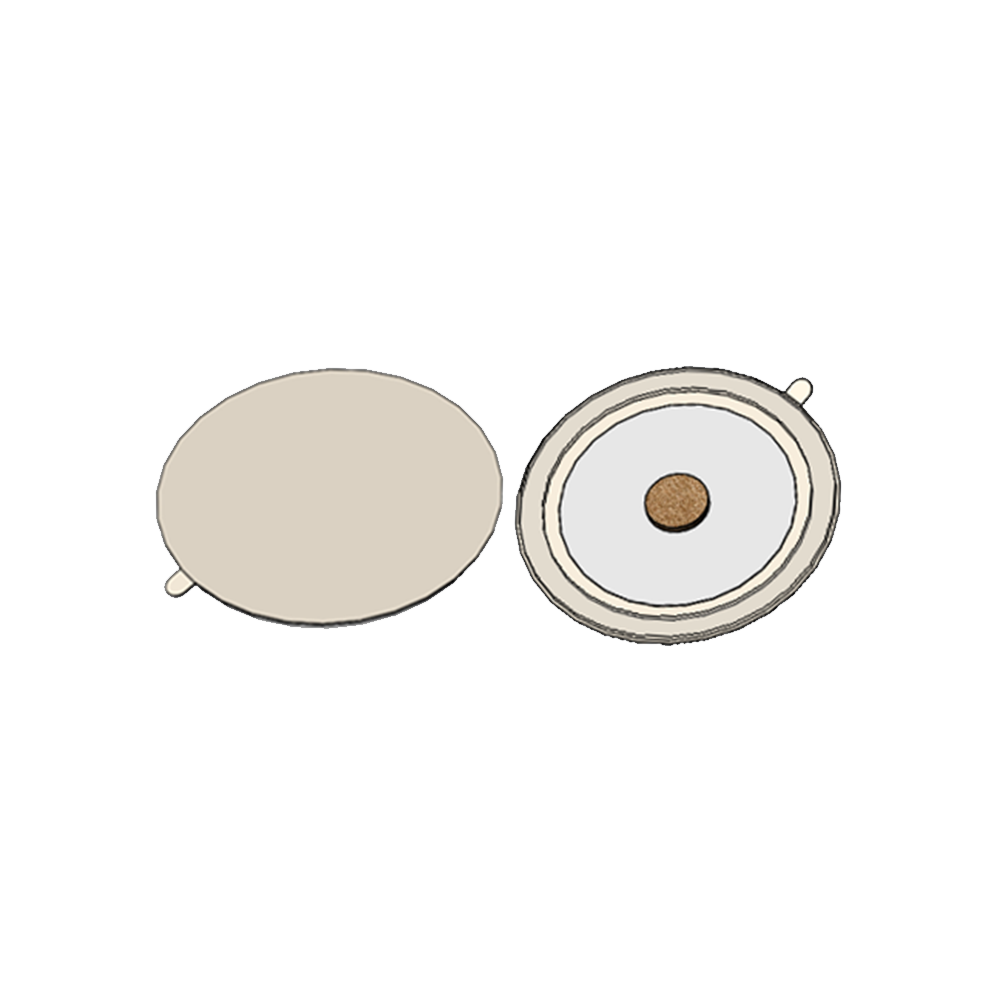

產品3D圖

主要技術指標：

PartNumber	DC20N100-P (050/070)
MaxInputVoltage(Vp-p)	30V
Capacitance@120Hz(NF)	30±30%
RatedCurrent(mA)	3.0 max
SoundOutput at 10cm(dB)	85min/12Vp-p
ResonantFrequency(HZ)	3000-4000
Material	Ni42(鎳合金)
OperatingTemperature(℃)	-20～+70
StorageTemperature(℃)	-40～+120

注：以上要求符合ROHS（陶瓷鉛豁免）

頻響曲線

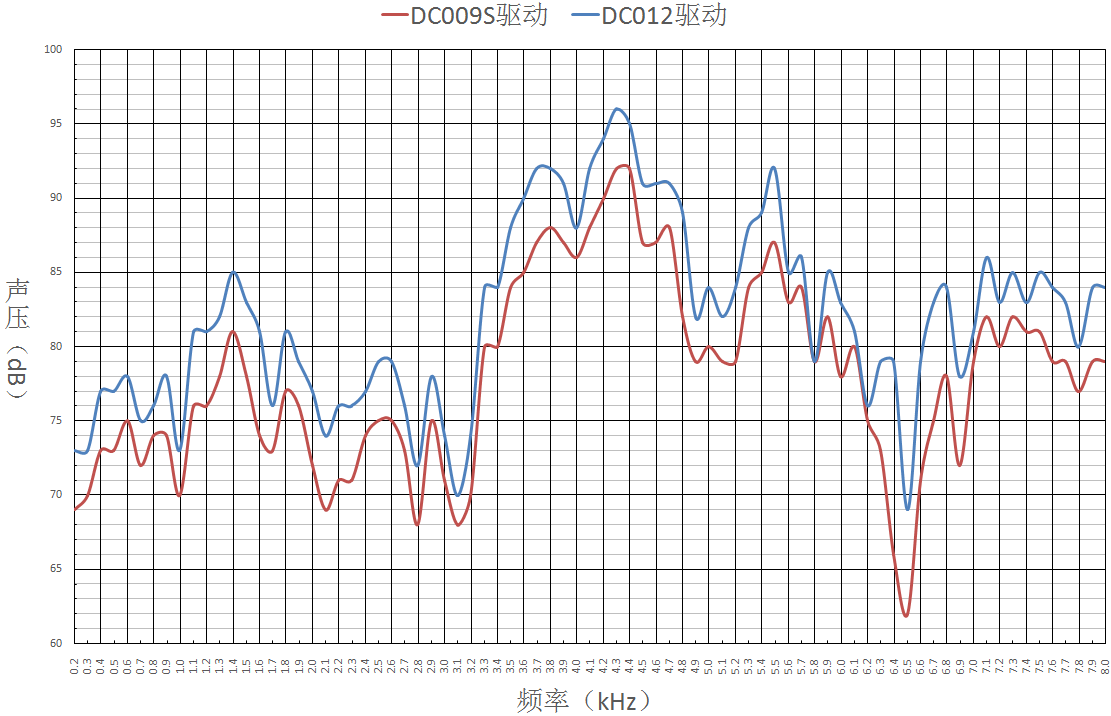

蜂鳴器粘貼在PCB板上使用DC009S、DC012 IC驅動測試數據

$C:\Users\Administrator\AppData\Local\Temp\WeChat Files\WeChat Files\wxid_udxibxmv3g3821\FileStorage\Temp\23d99d5594197dd2c47b98870915ae0.png$

測試條件：VDD=3V，測試距離10cm

典型應用

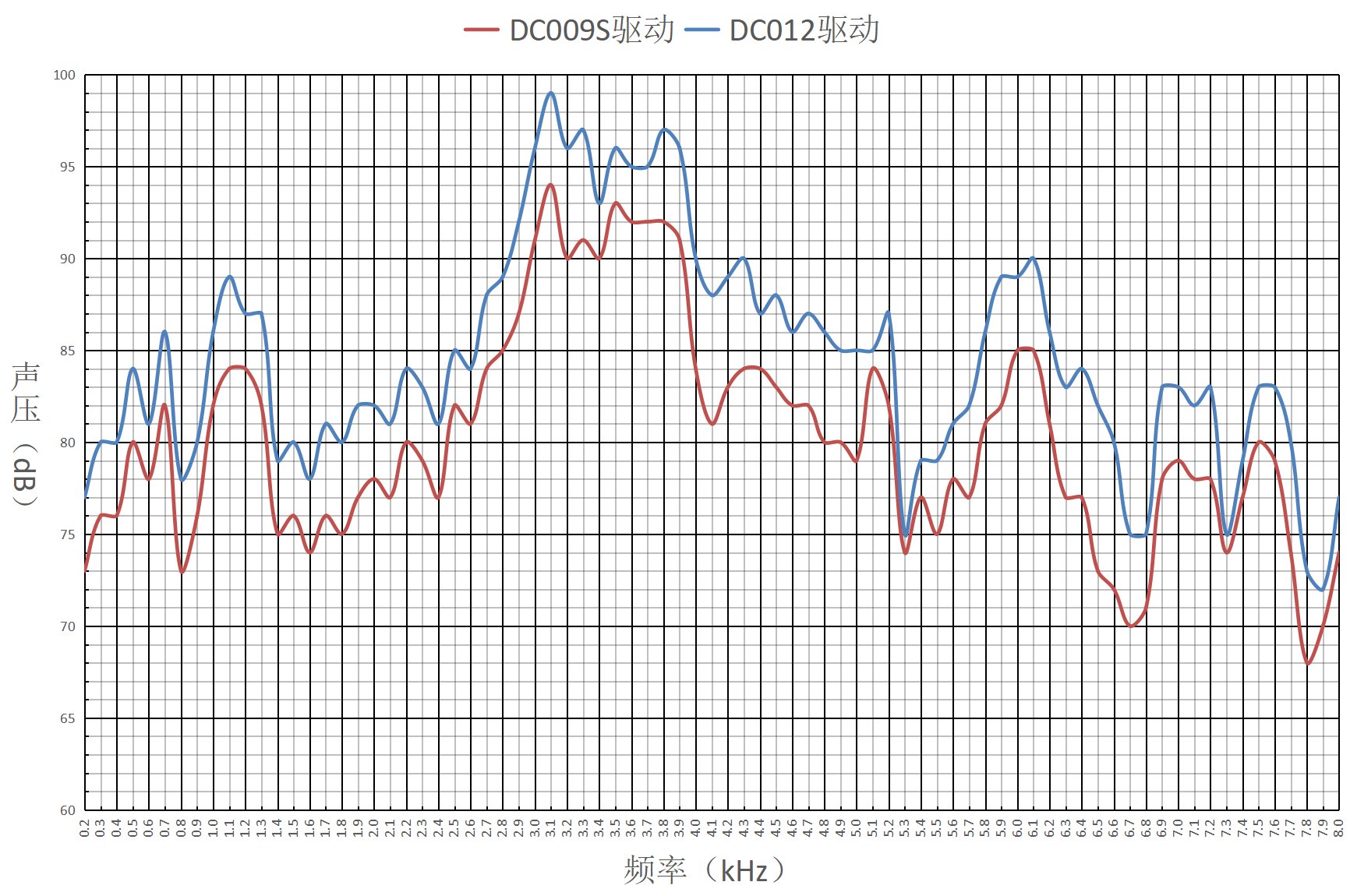

成品冷壓工藝卡實測，卡片尺寸：85.5*54*1.9mm；

測試條件：VDD=3V，測試距離10cm.

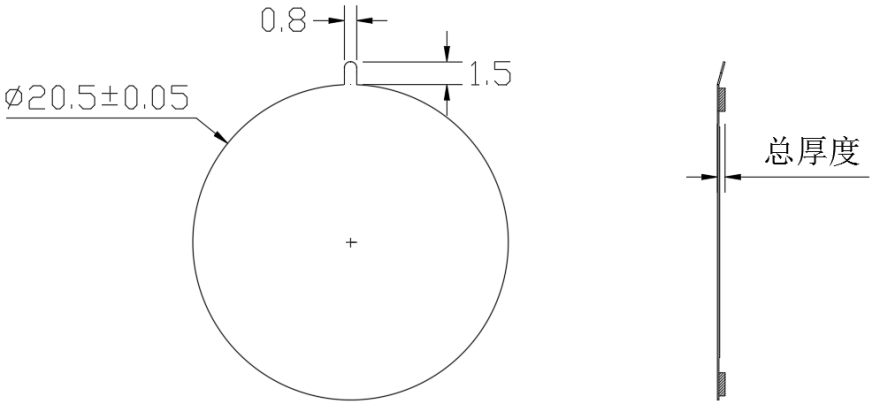

產品尺寸圖:（單位：mm）

型號	總厚度	適配導電電極
DC20N050-P	0.5mm	φ4-1.0mm
DC20N070-P	0.7mm	φ4-1.2mm
DC20N100-P	1.0mm	φ4-1.5mm

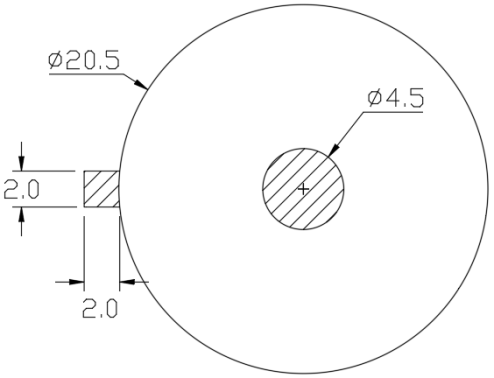

推薦焊盤：（單位：mm）
