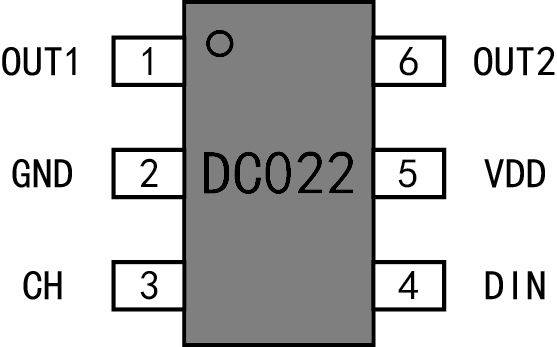

芯片引腳

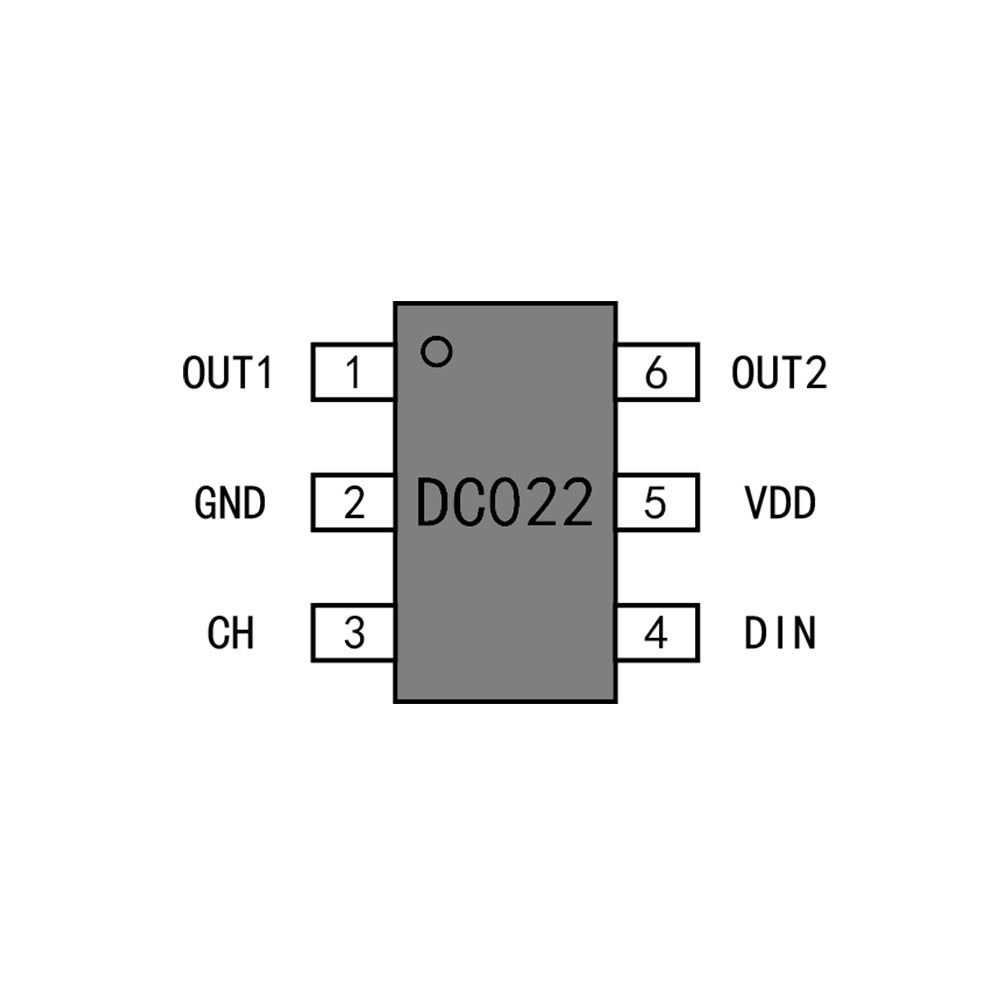

SOT-23-6
性能特征
工作電壓VCC：2.0—5.5V；
最大驅動電流：10mA@VCC=5V；
靜態電流≤1uA；
固定輸出頻率：2.8KHz、3.3KHz、3.7KHz、4.1KHz、5KHz；
固定輸出頻率誤差±1.5%；
蜂鳴器兩端驅動電壓Vp-p=2*VCC；
具有CH選擇端，自由切換固定頻率輸出和外部信號跟隨功能；
輸出頻率設置
CH | DIN | 輸出狀態 |
0 | 0 | 無輸出 |
0 | f | Vout=f |
1 | 任意電平 | 2.8KHz、3.3KHz、3.7KHz、4.1KHz、5KHz |
CH | DIN | 輸出狀態 |

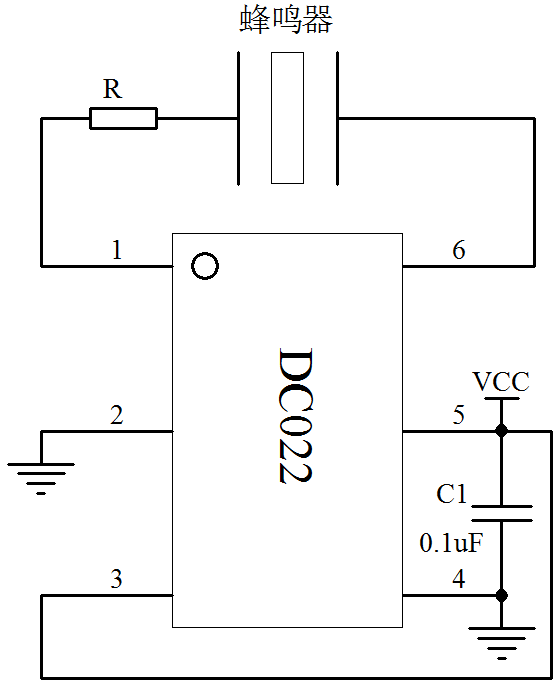

應用電路1(VCC=3-5V F=4.1KHz DC022A)

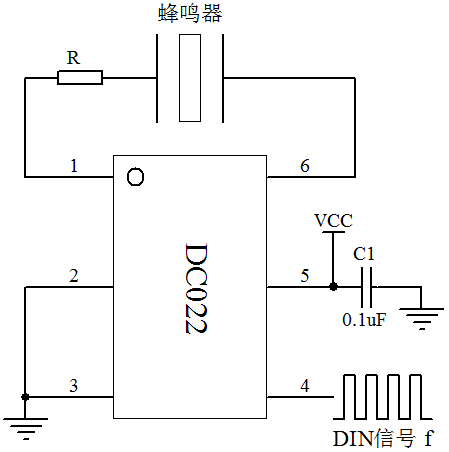

應用電路2 (VCC=3-5V、蜂鳴器輸出驅動頻率跟隨輸入DIN信號f)
注：芯片應用時蜂鳴器回路應串接電阻R，避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片，建議取值200-510Ω。
芯片引腳
SOT-23-6
性能特征
工作電壓VCC：2.0—5.5V；
最大驅動電流：10mA@VCC=5V；
靜態電流≤1uA；
固定輸出頻率：2.8KHz、3.3KHz、3.7KHz、4.1KHz、5KHz；
固定輸出頻率誤差±1.5%；
蜂鳴器兩端驅動電壓Vp-p=2*VCC；
具有CH選擇端，自由切換固定頻率輸出和外部信號跟隨功能；
輸出頻率設置
CH | DIN | 輸出狀態 |
0 | 0 | 無輸出 |
0 | f | Vout=f |
1 | 任意電平 | 2.8KHz、3.3KHz、3.7KHz、4.1KHz、5KHz |
CH | DIN | 輸出狀態 |
應用電路1(VCC=3-5V F=4.1KHz DC022A)
應用電路2 (VCC=3-5V、蜂鳴器輸出驅動頻率跟隨輸入DIN信號f)
注：芯片應用時蜂鳴器回路應串接電阻R，避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片，建議取值200-510Ω。
