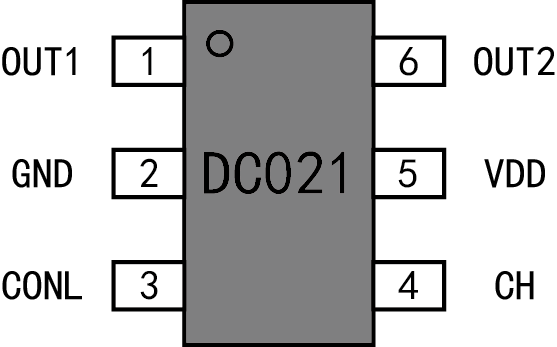

芯片引腳

SOT-23-6

性能特征

工作電壓：2.0—5.5V

最大驅動電流：15mA  VDD=5V

靜態電流≤3ua

頻率誤差±2%

蜂鳴器兩端驅動電壓Vp-p=2*VCC

輸出頻率設置

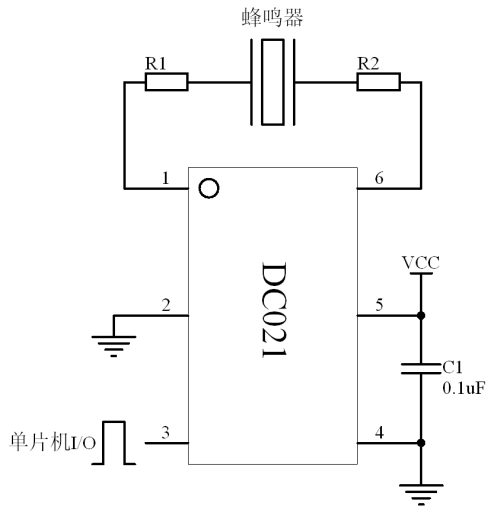

應用電路1(VCC=3-5V、F=5KHz)

注：1、蜂鳴器兩端的電壓Vp-p=2*VCC?？梢灾苯佑脝纹瑱C(jī)的I/O口來控制芯片的CONL端，產生各種節奏的滴滴聲或連續音；也可以通過單片機的I/O口控制Pin4腳產生滴嘟音效聲（單片機同時控制Pin3、Pin4腳應用時，Pin4腳需接10K電阻上拉,避免單片機控制信號延時Pin4腳存在高阻狀態）。

2、芯片應用時蜂鳴器串接電阻R1、R2取值100-200Ω，可降低壓電片瞬間充放電電

流，同時隔絕壓電片因機械形變產生的反峰電壓沖擊芯片。

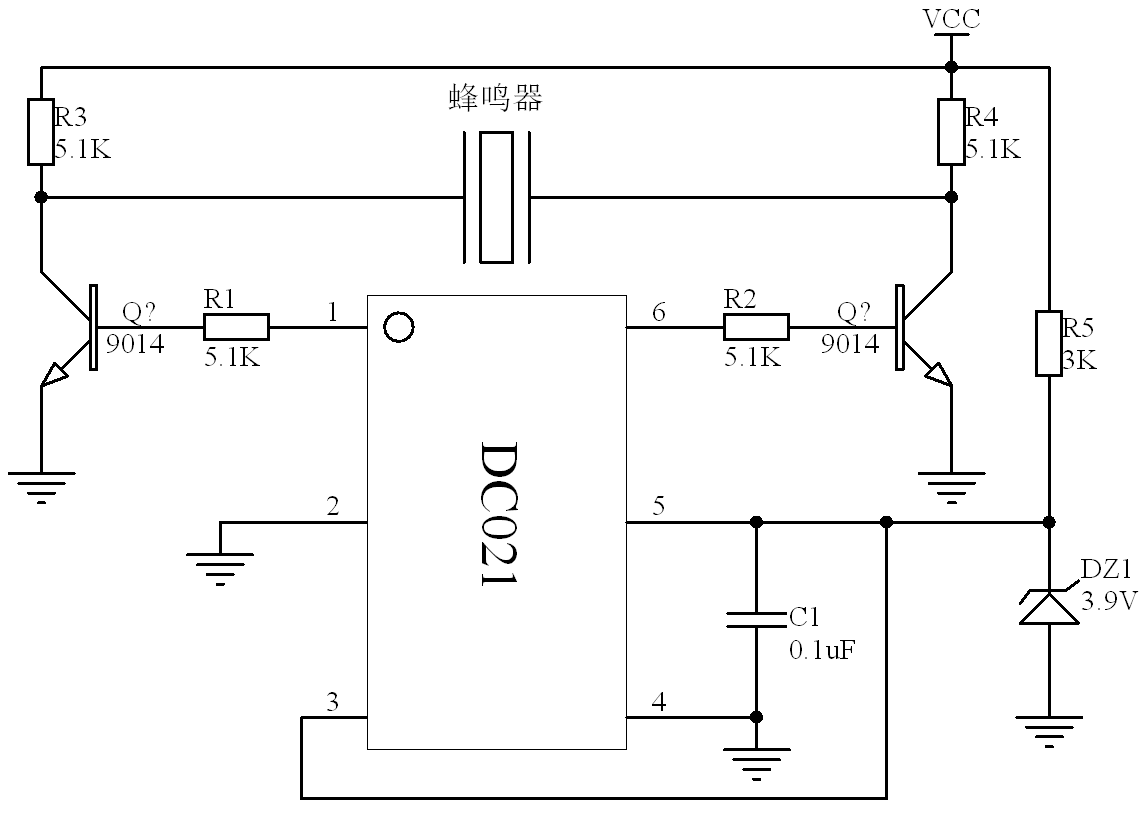

應用電路2(VCC=5-30V、F=5KHz)

注: 1、蜂鳴器兩端的驅動電壓Vp-p=2*VCC,工作電壓范圍3-30V,可取代傳統的電感升壓產品，提高產品的生產效率和可靠性。

2、元件選擇：電阻R3、R4根據蜂鳴器電容量的大小，在輸出波形良好的情況下做適當?shù)恼{(diào)整，以降低功耗；電阻R5在確保工作電壓范圍正常工作的情況下，適當調整以保障在全電壓范圍內工作正常。
