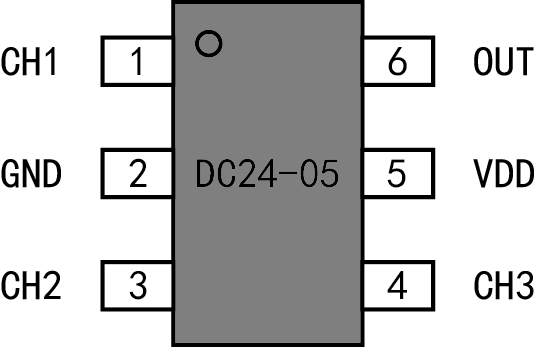

瀏覽器自帶分享功能也很好用哦~芯片引腳
SOT-23-6
性能特性
工作電壓：2.0-6.0V
最大工作電流：8mA
SOT-23-6封裝
輸出音效設置
| CH1 | CH2 | CH3 | 輸出信號 | 音效展示 |
1 | 1 | 1 | 無輸出 | |
1 | 1 | 0 | 載波頻率為3.0kHz（+D=50%），調制頻率為2.5Hz（+D=50%）的方波 | |
1 | 0 | 1 | 3.0kHz（+D=50%）的方波 | |
1 | 0 | 0 | 無輸出 | |
0 | 1 | 1 | 單方向掃頻，掃頻2.5kHz→3.5kHz（+D=50%），周期為180ms | |
0 | 1 | 0 | 載波頻率為2.9kHz（+D=50%），調制頻率為0.82Hz（+D=50%）的方波 | |
0 | 0 | 1 | 2.9kHz（+D=50%）的方波 | |
0 | 0 | 0 | 復合調制波形 |
通過選擇CH1、CH2、CH3接GND或接VDD方式，可以選擇6種滴滴聲輸出頻率。
注：
OUT1、OUT2輸出電平相位差為180°。
CH1、CH2、CH3腳位懸空時，內部設置為上拉，腳位電平為1。
芯片引腳
SOT-23-6
性能特性
工作電壓：2.0-6.0V
最大工作電流：8mA
SOT-23-6封裝
輸出音效設置
| CH1 | CH2 | CH3 | 輸出信號 | 音效展示 |
1 | 1 | 1 | 無輸出 | |
1 | 1 | 0 | 載波頻率為3.0kHz（+D=50%），調制頻率為2.5Hz（+D=50%）的方波 | |
1 | 0 | 1 | 3.0kHz（+D=50%）的方波 | |
1 | 0 | 0 | 無輸出 | |
0 | 1 | 1 | 單方向掃頻，掃頻2.5kHz→3.5kHz（+D=50%），周期為180ms | |
0 | 1 | 0 | 載波頻率為2.9kHz（+D=50%），調制頻率為0.82Hz（+D=50%）的方波 | |
0 | 0 | 1 | 2.9kHz（+D=50%）的方波 | |
0 | 0 | 0 | 復合調制波形 |
通過選擇CH1、CH2、CH3接GND或接VDD方式，可以選擇6種滴滴聲輸出頻率。
注：
OUT1、OUT2輸出電平相位差為180°。
CH1、CH2、CH3腳位懸空時，內部設置為上拉，腳位電平為1。
