瀏覽器自帶分享功能也很好用哦~芯片引腳
ESOP-8
性能特性
工作電壓：12—80V
輸出驅動電壓 Vp-p 接近于電源電壓VCC的2倍，蜂鳴器兩端驅動電壓Vp-p≈2*VCC
單端或雙端兩種壓電喇叭驅動模式
內置七種音效輸出
使用電平選擇音效輸出
ESOP-10封裝
輸出音效設置
CH1 | CH2 | CH3 | 輸出狀態 |
0 | 0 | 0 | 關閉音效輸出 |
0 | 0 | 1 | 喇叭音效1 |
0 | 1 | 0 | 喇叭音效2 |
0 | 1 | 1 | 喇叭音效3 |
1 | 0 | 0 | 解鎖音效 |
1 | 0 | 1 | 上鎖音效 |
1 | 1 | 0 | 轉向燈音效 |
1 | 1 | 1 | 報警音效 |

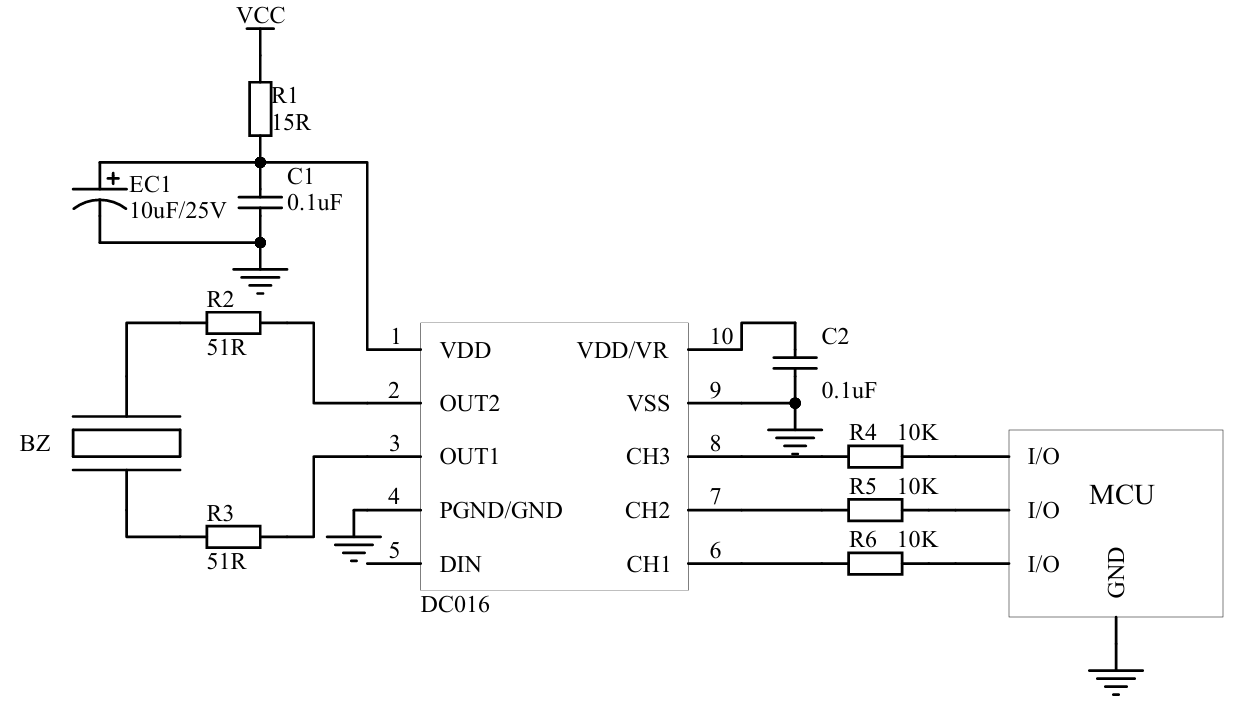

應用電路1（單端驅動VCC=12-48V）
蜂鳴器兩端的電壓 Vp-p=2*VCC ，適合SMT蜂鳴器和要求低工作電壓高聲壓輸出的蜂鳴器。

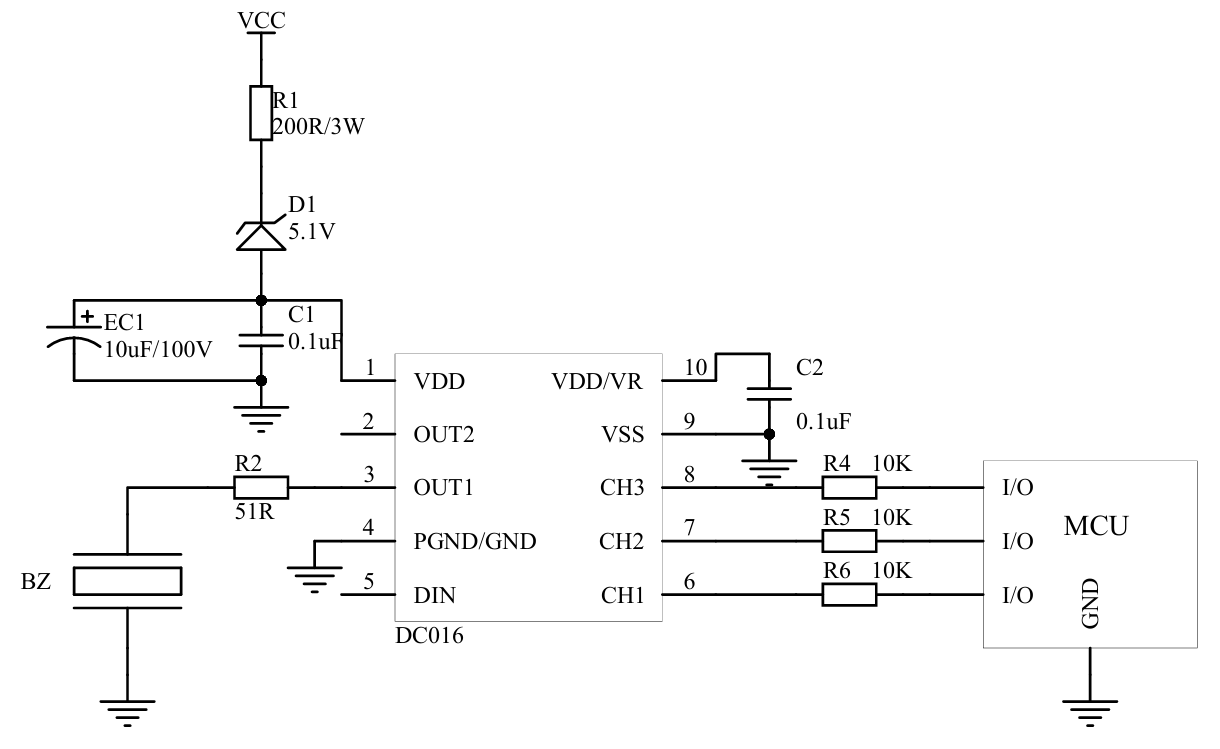

應用電路2（單端驅動VCC=48-80V）
蜂鳴器兩端的驅動電壓Vp-p=2*VCC,工作電壓范圍12-80V,可取代傳統的電感升壓產品，提高產品的生產效率和可靠性。
元件選擇：電阻R2、R3在蜂鳴器兩端輸出波形良好以及聲壓足夠的情況下適當?shù)脑黾与娮?00-200Ω，以增加可靠性。
電平選擇腳輸入端的高電平，最大電壓不能超過芯片VR端的電壓，若驅動電平選擇腳的電壓過高大于VR端電壓，這個端口需要串入10K電阻進行限流。

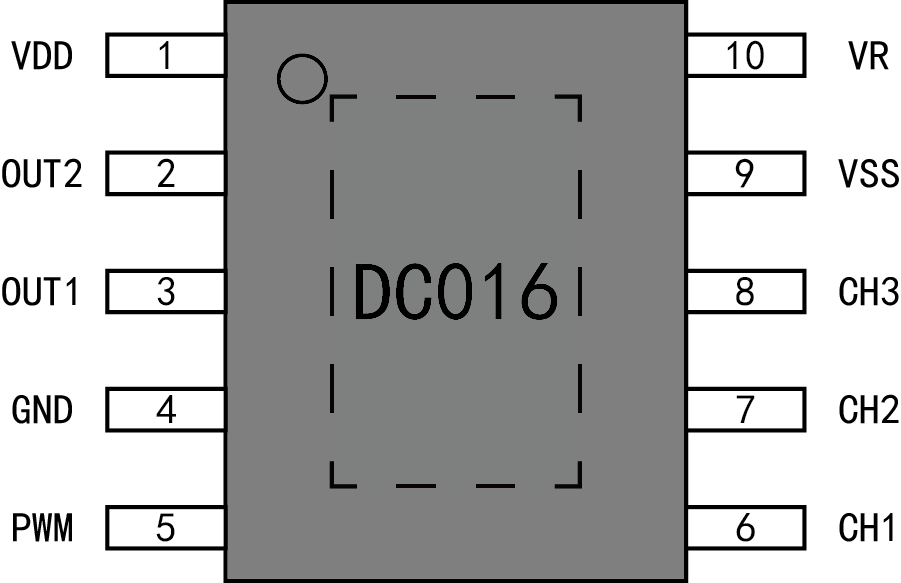

芯片引腳
ESOP-8
性能特性
工作電壓：12—80V
輸出驅動電壓 Vp-p 接近于電源電壓VCC的2倍，蜂鳴器兩端驅動電壓Vp-p≈2*VCC
單端或雙端兩種壓電喇叭驅動模式
內置七種音效輸出
使用電平選擇音效輸出
ESOP-10封裝
輸出音效設置
CH1 | CH2 | CH3 | 輸出狀態 |
0 | 0 | 0 | 關閉音效輸出 |
0 | 0 | 1 | 喇叭音效1 |
0 | 1 | 0 | 喇叭音效2 |
0 | 1 | 1 | 喇叭音效3 |
1 | 0 | 0 | 解鎖音效 |
1 | 0 | 1 | 上鎖音效 |
1 | 1 | 0 | 轉向燈音效 |
1 | 1 | 1 | 報警音效 |
應用電路1（單端驅動VCC=12-48V）
蜂鳴器兩端的電壓 Vp-p=2*VCC ，適合SMT蜂鳴器和要求低工作電壓高聲壓輸出的蜂鳴器。
應用電路2（單端驅動VCC=48-80V）
蜂鳴器兩端的驅動電壓Vp-p=2*VCC,工作電壓范圍12-80V,可取代傳統的電感升壓產品，提高產品的生產效率和可靠性。
元件選擇：電阻R2、R3在蜂鳴器兩端輸出波形良好以及聲壓足夠的情況下適當?shù)脑黾与娮?00-200Ω，以增加可靠性。
電平選擇腳輸入端的高電平，最大電壓不能超過芯片VR端的電壓，若驅動電平選擇腳的電壓過高大于VR端電壓，這個端口需要串入10K電阻進行限流。
