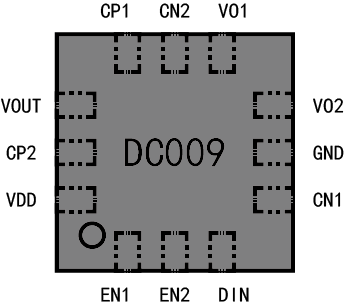

芯片引腳

QFN12L-0303×0.75

性能特性

工作電壓 VDD= 2.3～3.4V(3*倍壓) ,2.3～ 5.0V(1*/2*倍壓)

待機時消耗電流 IDS≤1uA (VDD=5V , DIN=0V)

內置 1*/ 2*/ 3*倍壓電荷泵

內置輸入信號檢測和關斷控制

無電感器設計低電磁干擾解決方案

輸出短路保護

封裝: QFN12L-0303×0.75     兼容 NJU72501 PAM8904

電荷泵升壓模式設置

功能特點

1、關斷模式

DC009 擁有極低功耗關斷模式，在關斷模式下輸入電流＜1uA，尤其適合使用干電池作為工作電源的應用場景。EN 使能端，高電平芯片工作，低電平或懸空芯片關閉；

2、短路保護

電路具有內置短路電流保護，在短路情況下，能自動將輸出電流限制在80mA 左右；

3、外部頻率同步輸出

DC009 需要外部信號(幅度大于 2/3VDD 為有效高電平)輸入至 DIN 端，Vo1與 DIN 保持同步輸出，Vo2 與 Vo1 互為倒相；

4、聲壓調制

通過改變 EN1 和 EN2 端口的電平模式，可以調整輸出聲壓。此外，也可以改變 DIN 端輸入 0.2-10KHz PWM 信號，占空比在 5-50%之間變化，輸出聲壓的大小，以滿足不同使用場景。

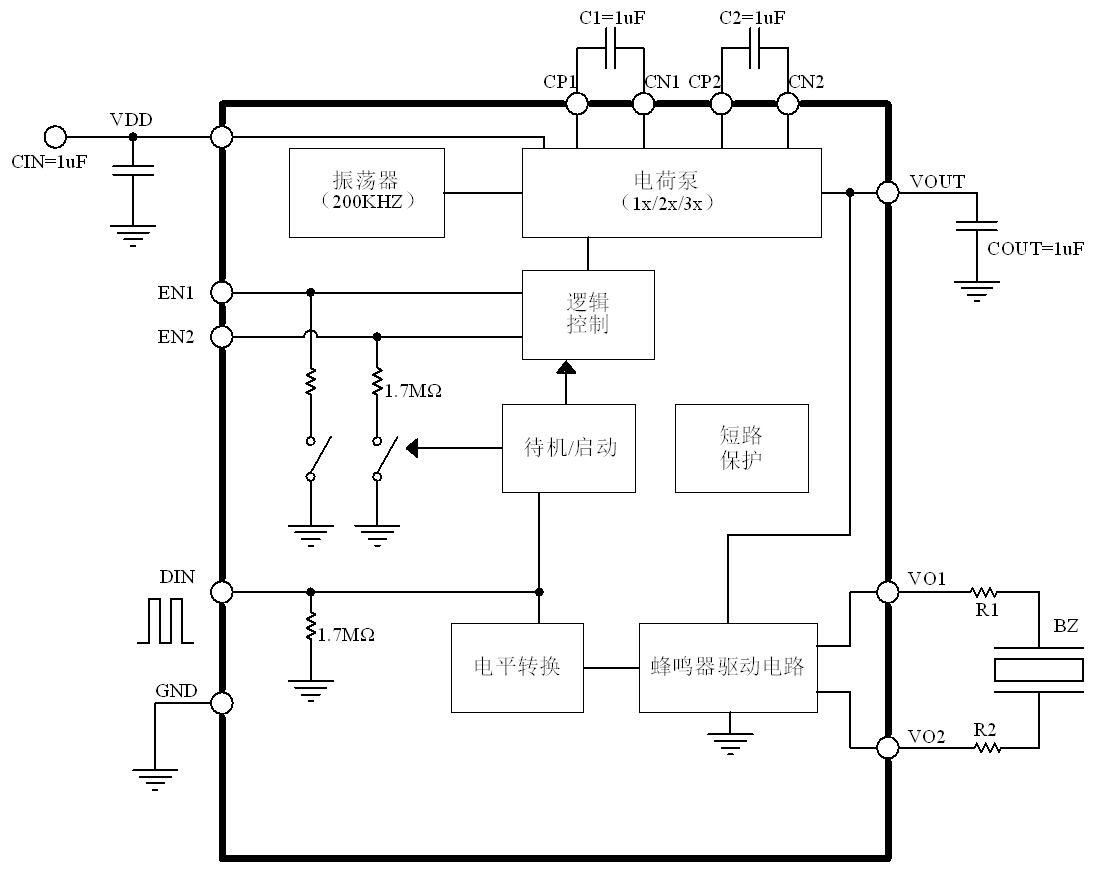

應用電路1（單端應用）

應用電路2（雙端應用）

應用電路3（安防報警類驅動） C1=C2= 1uf  COUT=1-4.7 uf

注：1、芯片應用時蜂鳴器回路應串接電阻R1、R2，避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片，建議取值100-200Ω。
