瀏覽器自帶分享功能也很好用哦~請聯系我司業務人員獲取本產品最新規格書。

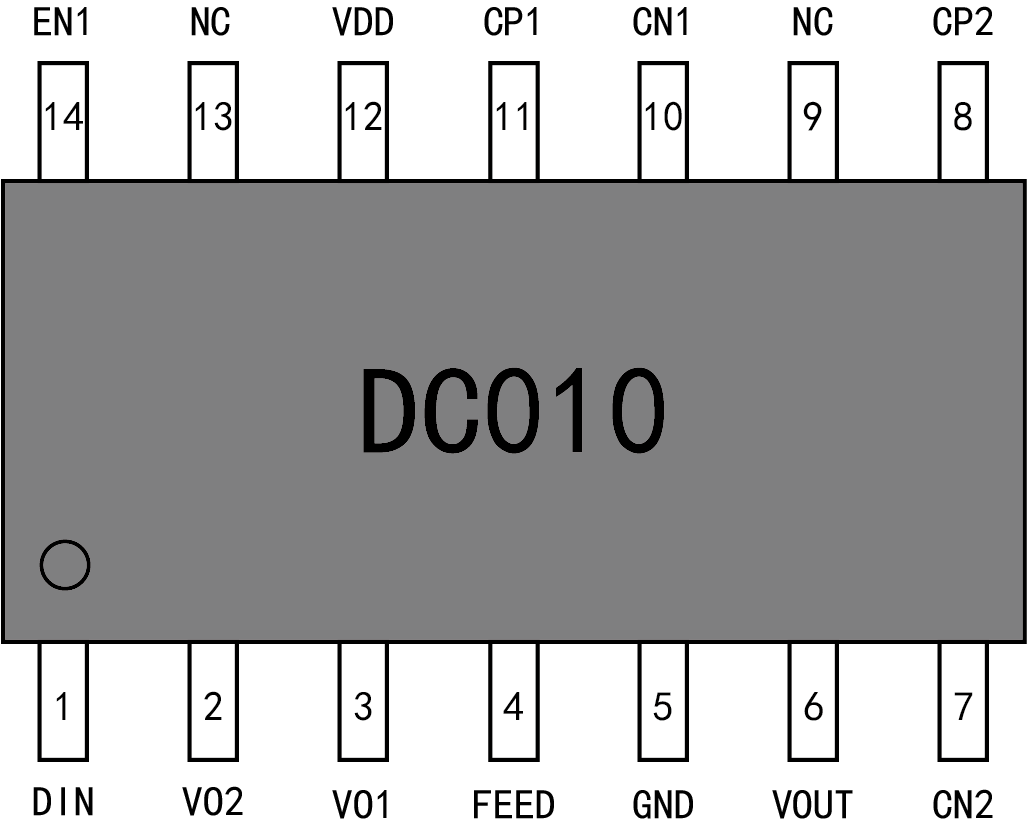

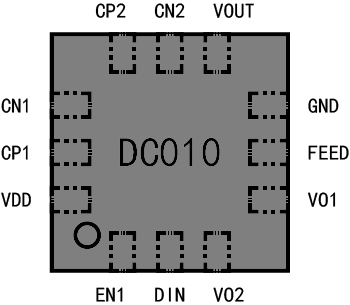

芯片引腳
QFN12L-0303×0.75
SOP-14
性能特征
工作電壓 VDD= 2.3～3.4V(3*倍壓) ,2.3～ 5.0V(1*/2*倍壓)
待機時消耗電流 IDS≤1uA (VDD=5V , DIN=0)
內置 1倍壓/ 2倍壓/ 3倍壓電荷泵
內置輸入信號檢測和關斷控制
無電感元件設計適合低電磁干擾使用環境
輸出短路保護
C-MOS構造
封裝:SOP-14 /QFN12L(0303×0.75)
電荷泵升壓模式設置
DIN | EN1 | 電荷泵模式 |
0 | - | 關閉模式 |
1 | - | 1倍壓模式（VDD與VOUT短接、 脫開倍壓電容 C1、C2） |
1 | 0 | 2倍壓模式 |
1 | 1 | 3倍壓模式 |
功能特點
1、關斷模式
DC010的DIN端口具低電平有關斷模式，在關斷模式下輸入電流＜1uA，適合使用干電池作為工作電源的應用場景；
2、外部頻率同步輸出
在應用電路2，DC010需要外部信號(幅度大于3V為有效高電平)輸入至
DIN端，Vo1與DIN保持同步輸出，Vo2與Vo1互為倒相；
3、短路保護
電路具有內置短路電流保護，在短路情況下，能自動將輸出電流限制在80mA左右；
4、聲壓調制
通過改變EN1端口的電平模式，可以調整輸出聲壓。此外，在應用電路2的情況下，也可以改變DIN端輸入0.2-10KHz PWM信號，占空比在5-50%之間變化，輸出聲壓的大小，以滿足不同使用場景。

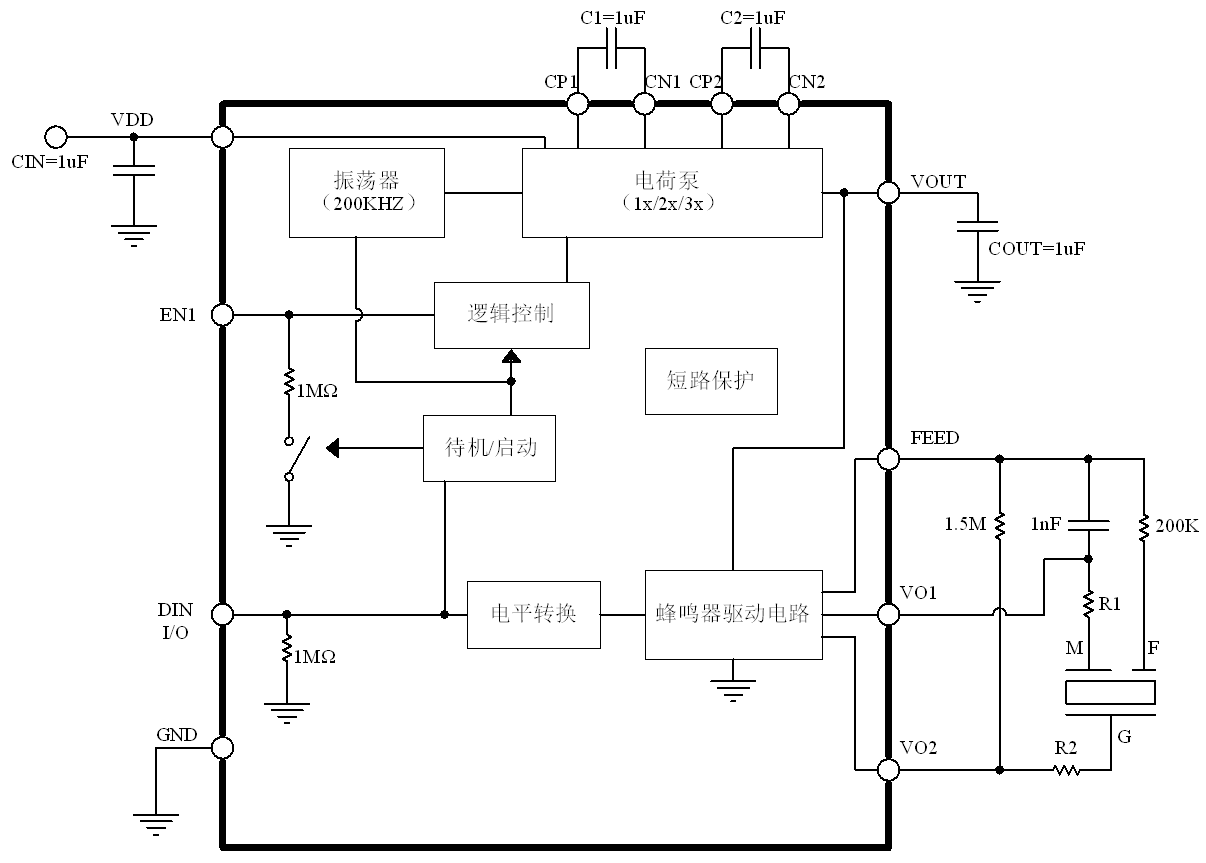

應用電路1（自激式）

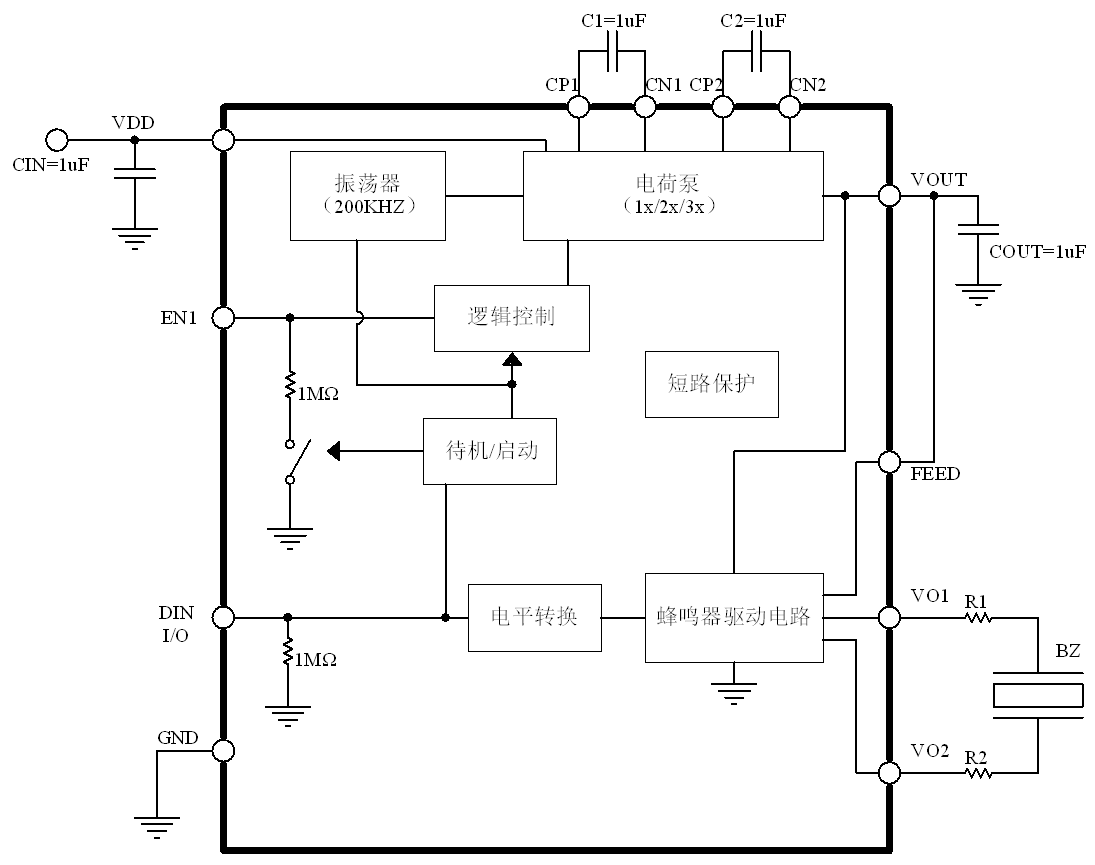

應用電路2（他激式）
注：芯片應用時蜂鳴器回路應串接電阻R1、R2，避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片，建議取值100-200Ω。
請聯系我司業務人員獲取本產品最新規格書。
芯片引腳
QFN12L-0303×0.75
SOP-14
性能特征
工作電壓 VDD= 2.3～3.4V(3*倍壓) ,2.3～ 5.0V(1*/2*倍壓)
待機時消耗電流 IDS≤1uA (VDD=5V , DIN=0)
內置 1倍壓/ 2倍壓/ 3倍壓電荷泵
內置輸入信號檢測和關斷控制
無電感元件設計適合低電磁干擾使用環境
輸出短路保護
C-MOS構造
封裝:SOP-14 /QFN12L(0303×0.75)
電荷泵升壓模式設置
DIN | EN1 | 電荷泵模式 |
0 | - | 關閉模式 |
1 | - | 1倍壓模式（VDD與VOUT短接、 脫開倍壓電容 C1、C2） |
1 | 0 | 2倍壓模式 |
1 | 1 | 3倍壓模式 |
功能特點
1、關斷模式
DC010的DIN端口具低電平有關斷模式，在關斷模式下輸入電流＜1uA，適合使用干電池作為工作電源的應用場景；
2、外部頻率同步輸出
在應用電路2，DC010需要外部信號(幅度大于3V為有效高電平)輸入至
DIN端，Vo1與DIN保持同步輸出，Vo2與Vo1互為倒相；
3、短路保護
電路具有內置短路電流保護，在短路情況下，能自動將輸出電流限制在80mA左右；
4、聲壓調制
通過改變EN1端口的電平模式，可以調整輸出聲壓。此外，在應用電路2的情況下，也可以改變DIN端輸入0.2-10KHz PWM信號，占空比在5-50%之間變化，輸出聲壓的大小，以滿足不同使用場景。
應用電路1（自激式）
應用電路2（他激式）
注：芯片應用時蜂鳴器回路應串接電阻R1、R2，避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片，建議取值100-200Ω。
