芯片引腳

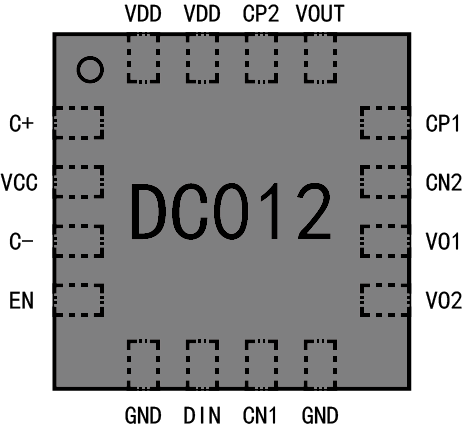

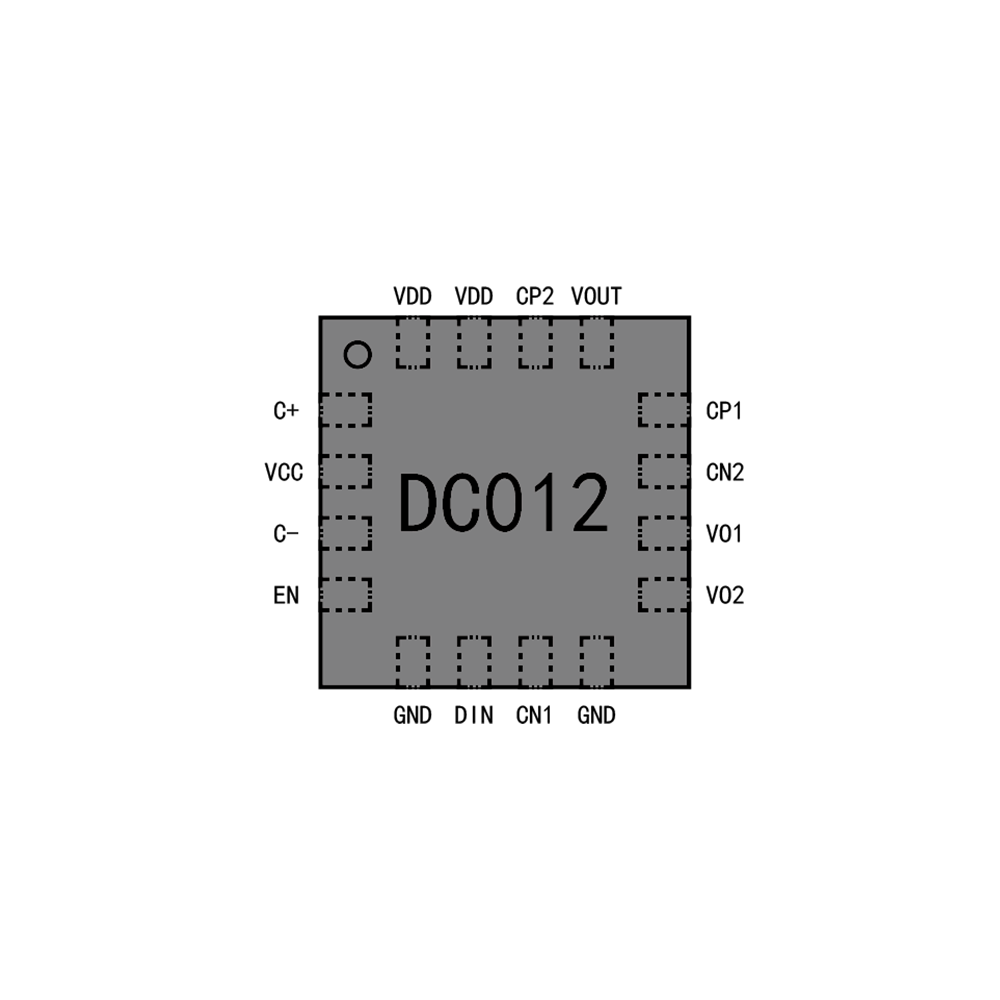

QFN-16L

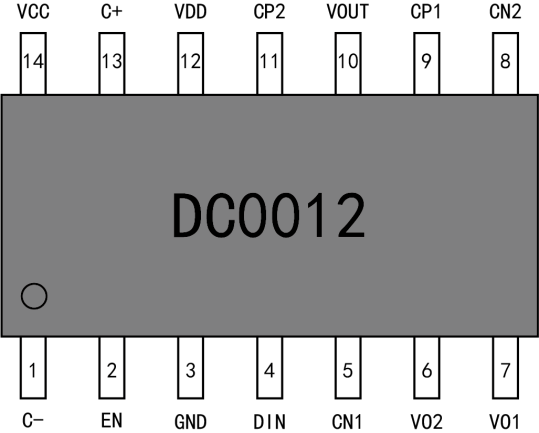

SOP-14
性能特征
工作電壓 VCC=2.3~5.5V;
待機電流 IDS≤1uA (VCC=5V, EN=0);
穩定電壓輸出VDD=4.5V,典型輸出電流100mA;
內置三級電荷泵,輸出恒定電壓Vp-p=27V;
蜂鳴器驅動頻率跟隨DIN端輸入頻率;
無電感器設計低電磁干擾解決方案;
封裝:QFN-16L、SOP-14
功能特點
1、關斷模式
DC012擁有極低功耗關斷模式,在關斷模式下輸入電流<1uA,該電路尤其適合使用干電池作為工作電源的應用場景。
DC012使用了EN使能端,高電平芯片工作,低電平或懸空芯片關閉。
2、恒壓輸出1(VDD)
DC012采用電荷泵升壓加穩壓模式,將VDD輸出端電壓穩定在穩定4.5V,典型輸出電流達100mA,軟啟動時間1mS,能滿足產品周邊器件使用恒定電源的需求。在負載較重時建議VDD端CIN電容和自舉升壓電容C1選用大于等于2.2uF容值。
3、恒壓輸出2 (VOUT)
由于VDD端輸出穩定在4.5V,所以輸入電壓在2.5-5.5V之間變化時,Vout端電壓能始終恒定在13.5V,以確保提供給蜂鳴器的工作電壓始終恒定。
4、短路保護
電路具有內置的短路電流限制結構,在短路情況下,能自動將輸出電流限制在40mA。
5、外部頻率同步輸出
DC012需要外部信號(幅度大于3V為有效高電平)輸入至DIN端,Vo1與DIN保持同步輸出,Vo2與Vo1互為倒相。輸出幅度等于Vp-p=2*Vout端電壓。
6、聲壓調制
DIN 端輸入0.2-10KHz PWM信號,占空比在10-50%之間變化,可以調節輸出聲壓的大小,以滿足不同使用場景。
7、布局建議
由于 DC012工作時內部有較高的開關頻率,外部元器件 C1,C3,C4 三個電容盡可能靠近芯片管腳,布線盡量短。

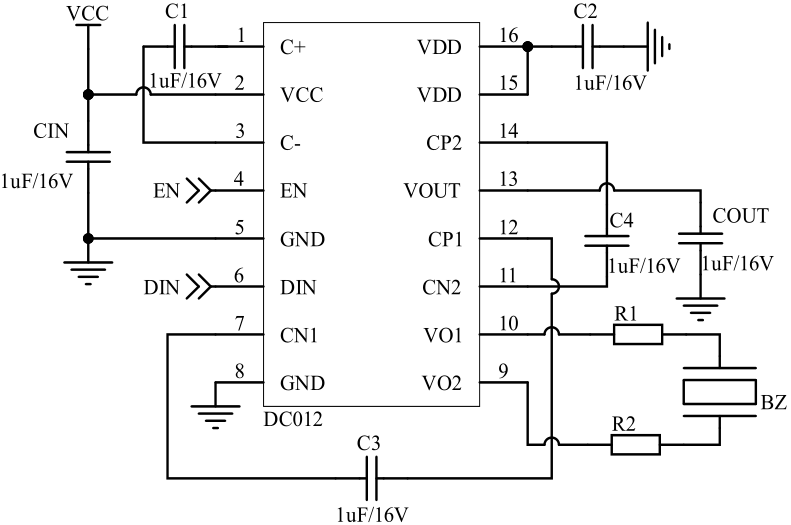

應用電路1(QFN-16L封裝)

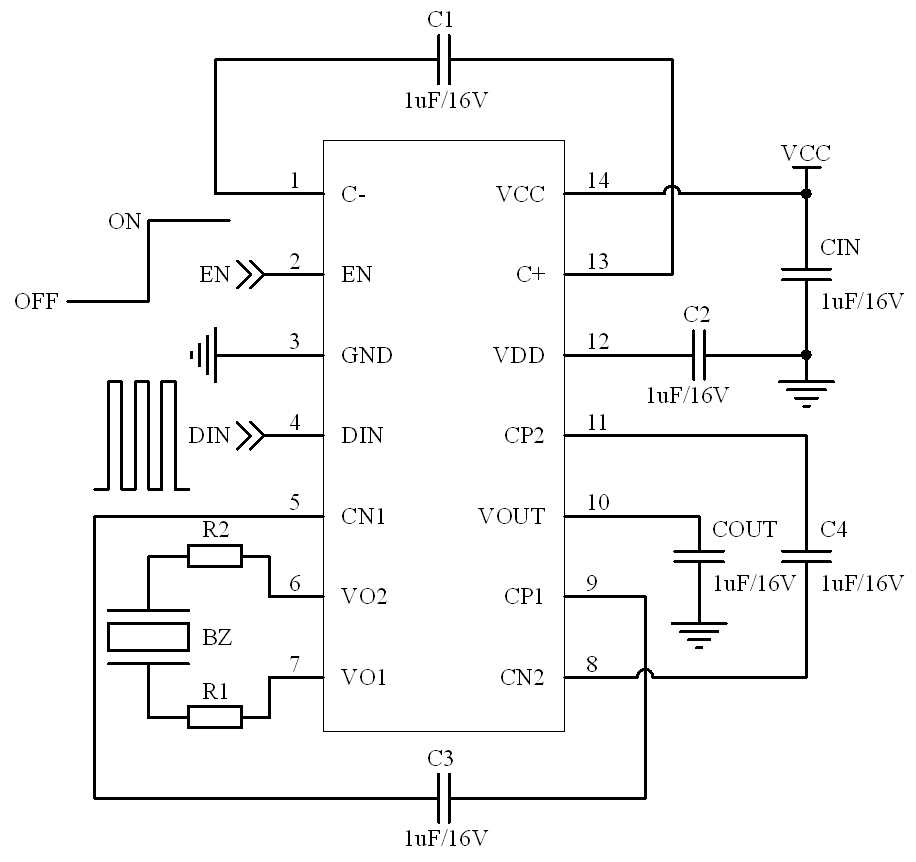

應用電路2(SOP-14封裝)

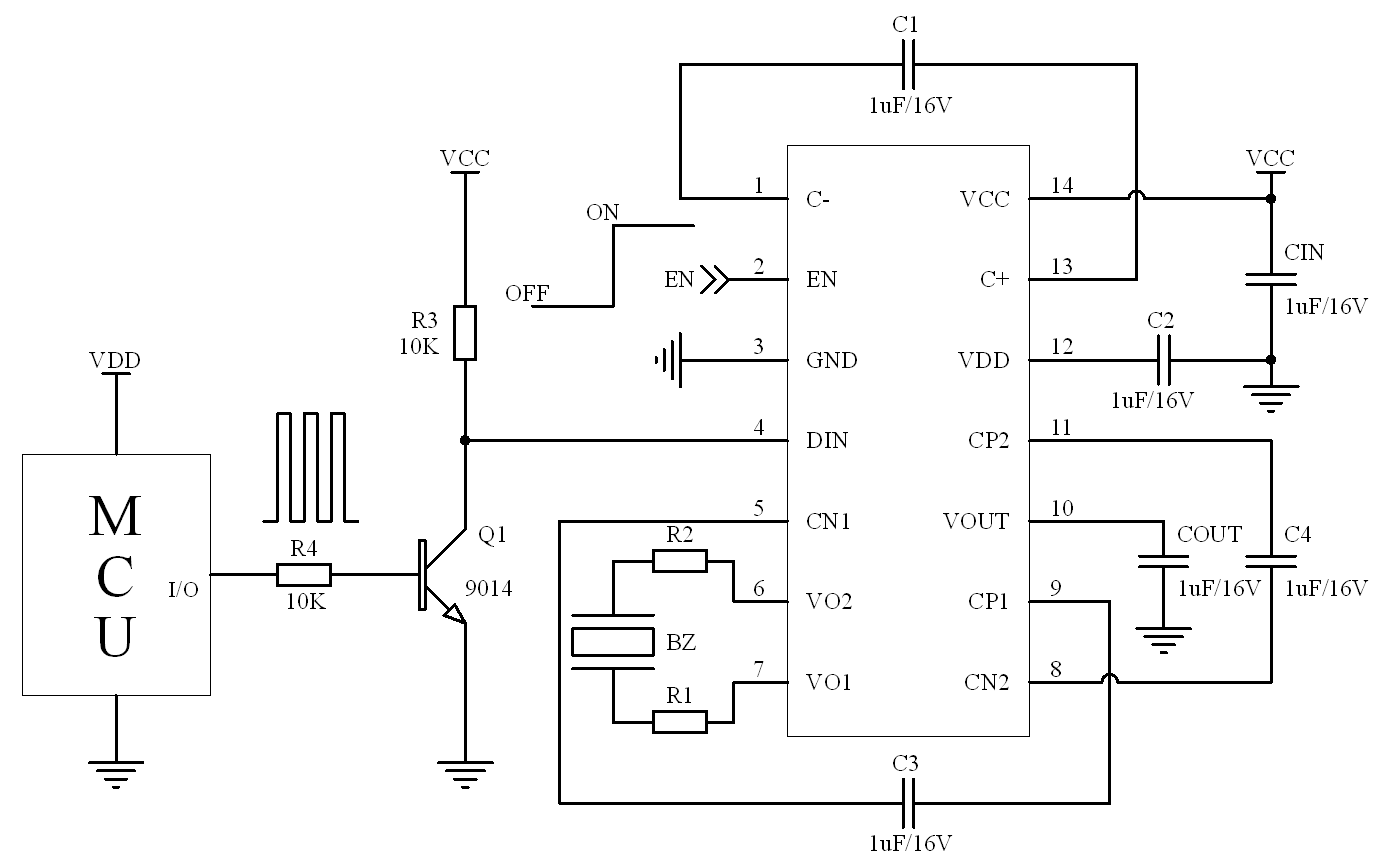

應用電路3(單片機電源低于2.5V時的應用,SOP-14封裝)
注:芯片應用時蜂鳴器回路應串接電阻R1、R2,避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片,建議取值100-200Ω。
芯片引腳
QFN-16L
SOP-14
性能特征
工作電壓 VCC=2.3~5.5V;
待機電流 IDS≤1uA (VCC=5V, EN=0);
穩定電壓輸出VDD=4.5V,典型輸出電流100mA;
內置三級電荷泵,輸出恒定電壓Vp-p=27V;
蜂鳴器驅動頻率跟隨DIN端輸入頻率;
無電感器設計低電磁干擾解決方案;
封裝:QFN-16L、SOP-14
功能特點
1、關斷模式
DC012擁有極低功耗關斷模式,在關斷模式下輸入電流<1uA,該電路尤其適合使用干電池作為工作電源的應用場景。
DC012使用了EN使能端,高電平芯片工作,低電平或懸空芯片關閉。
2、恒壓輸出1(VDD)
DC012采用電荷泵升壓加穩壓模式,將VDD輸出端電壓穩定在穩定4.5V,典型輸出電流達100mA,軟啟動時間1mS,能滿足產品周邊器件使用恒定電源的需求。在負載較重時建議VDD端CIN電容和自舉升壓電容C1選用大于等于2.2uF容值。
3、恒壓輸出2 (VOUT)
由于VDD端輸出穩定在4.5V,所以輸入電壓在2.5-5.5V之間變化時,Vout端電壓能始終恒定在13.5V,以確保提供給蜂鳴器的工作電壓始終恒定。
4、短路保護
電路具有內置的短路電流限制結構,在短路情況下,能自動將輸出電流限制在40mA。
5、外部頻率同步輸出
DC012需要外部信號(幅度大于3V為有效高電平)輸入至DIN端,Vo1與DIN保持同步輸出,Vo2與Vo1互為倒相。輸出幅度等于Vp-p=2*Vout端電壓。
6、聲壓調制
DIN 端輸入0.2-10KHz PWM信號,占空比在10-50%之間變化,可以調節輸出聲壓的大小,以滿足不同使用場景。
7、布局建議
由于 DC012工作時內部有較高的開關頻率,外部元器件 C1,C3,C4 三個電容盡可能靠近芯片管腳,布線盡量短。
應用電路1(QFN-16L封裝)
應用電路2(SOP-14封裝)
應用電路3(單片機電源低于2.5V時的應用,SOP-14封裝)
注:芯片應用時蜂鳴器回路應串接電阻R1、R2,避免壓電蜂鳴器因機械形變產生的反峰電壓損壞芯片,建議取值100-200Ω。
