瀏覽器自帶分享功能也很好用哦~請聯系我司業務人員獲取本產品最新規格書。
芯片引腳

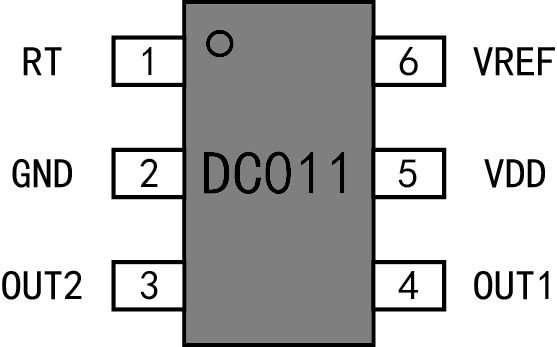

SOT-23-6

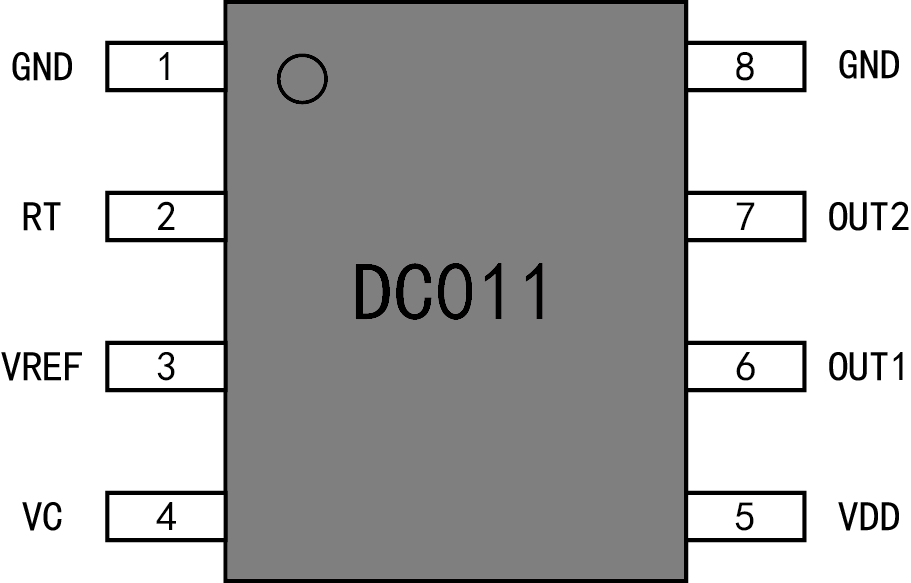

SOP-8
性能特征
寬裕的工作電壓：3—30V
輸出驅動電壓 Vp-p 接近于電源電壓 VDD 的 2 倍
SOT-23-6 封裝、SOP-8封裝
典型應用電路1（也適合于車用12-24V）
![C:\Users\Administrator\Documents\Tencent Files\1129532524\Image\C2C\4@%3Z]PVUOW_C8@B~2ZDD{T.png](https://img03.71360.com/w3/5p0kn5/20250512/f475b94635d6c8531908bc7a71a779da.jpg "C:\Users\Administrator\Documents\Tencent Files\1129532524\Image\C2C\4@%3Z]PVUOW_C8@B~2ZDD{T.png")

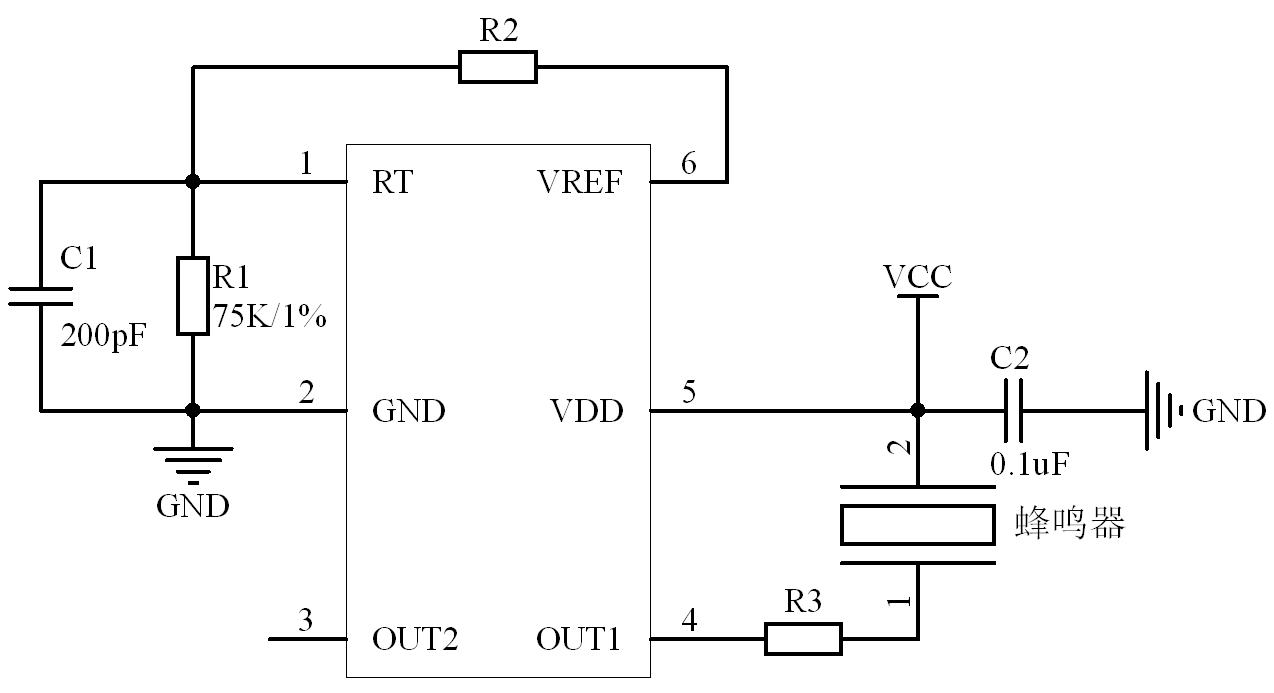

典型應用電路2（也適合于車用12-24V）
注：Vp-p≈2*VCC,可以完全替代使用兩腳電感反峰來提供蜂鳴器升壓的電路。

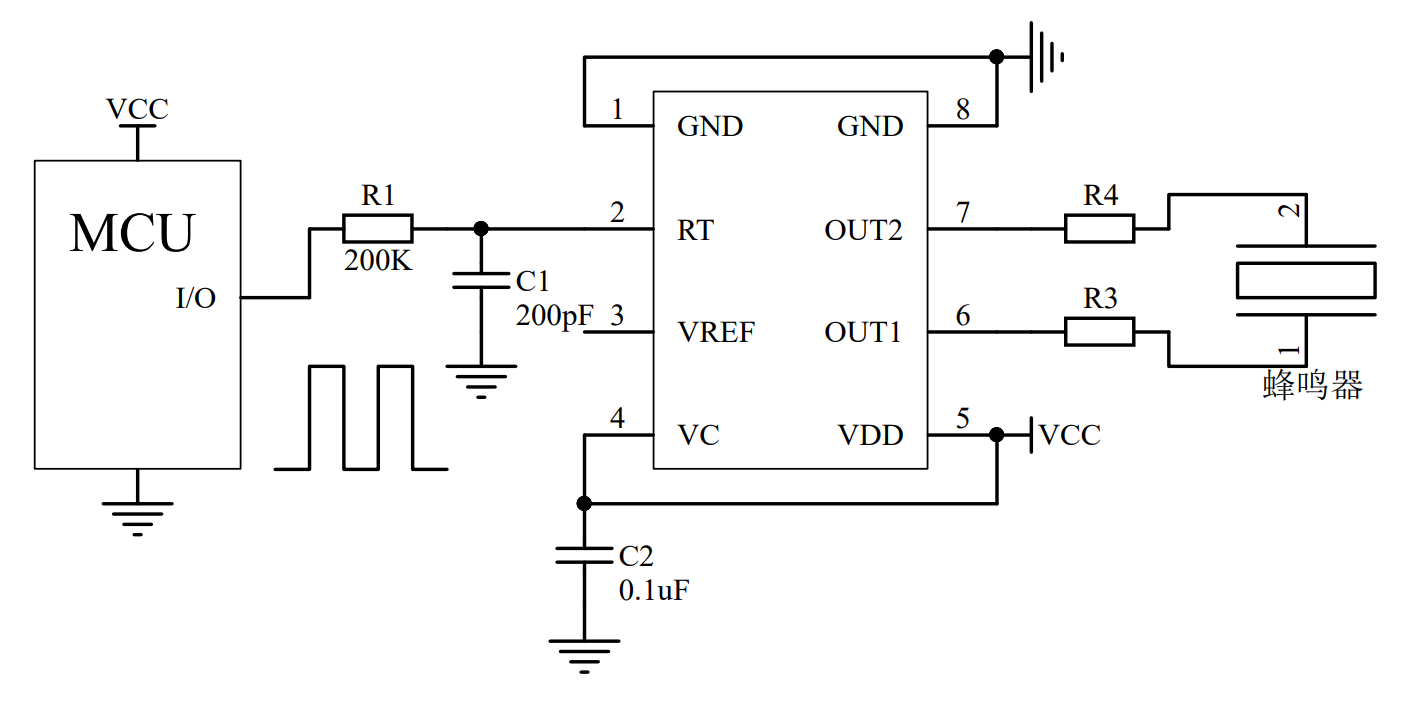

典型應用電路3 (VCC=12-24V,適合于安防報警 )
注：MCU輸出的輸出波形占空比=50%，輸出幅度≈VDD

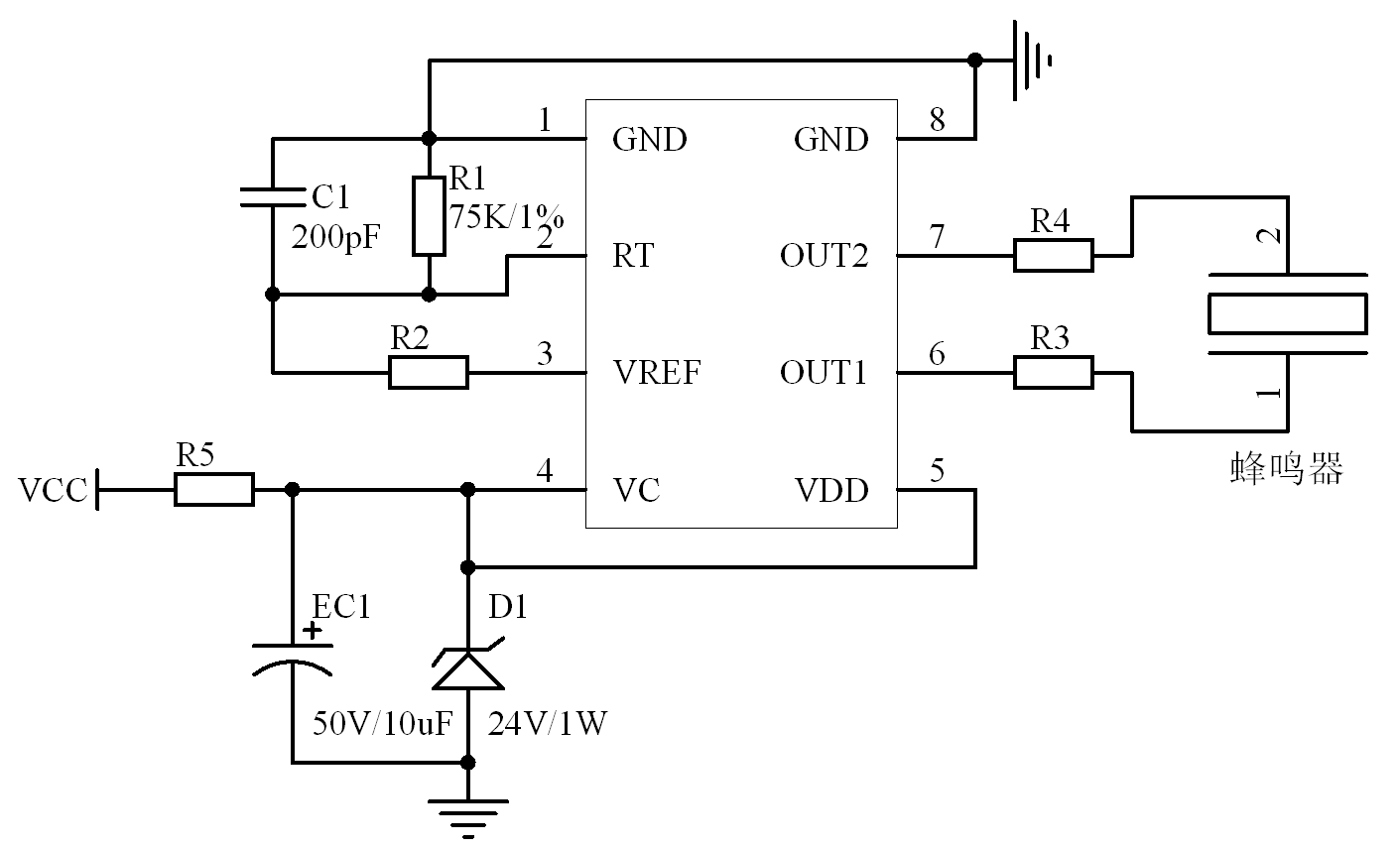

典型應用電路4 (VCC=48-60V, 適合于電動車壓電喇叭驅動 )
注：在48V應用時，R5選擇1K/1W電阻；在60V應用時，R5選擇2K/2W電阻。
芯片引腳
SOT-23-6
SOP-8
性能特征
寬裕的工作電壓：3—30V
輸出驅動電壓 Vp-p 接近于電源電壓 VDD 的 2 倍
SOT-23-6 封裝、SOP-8封裝

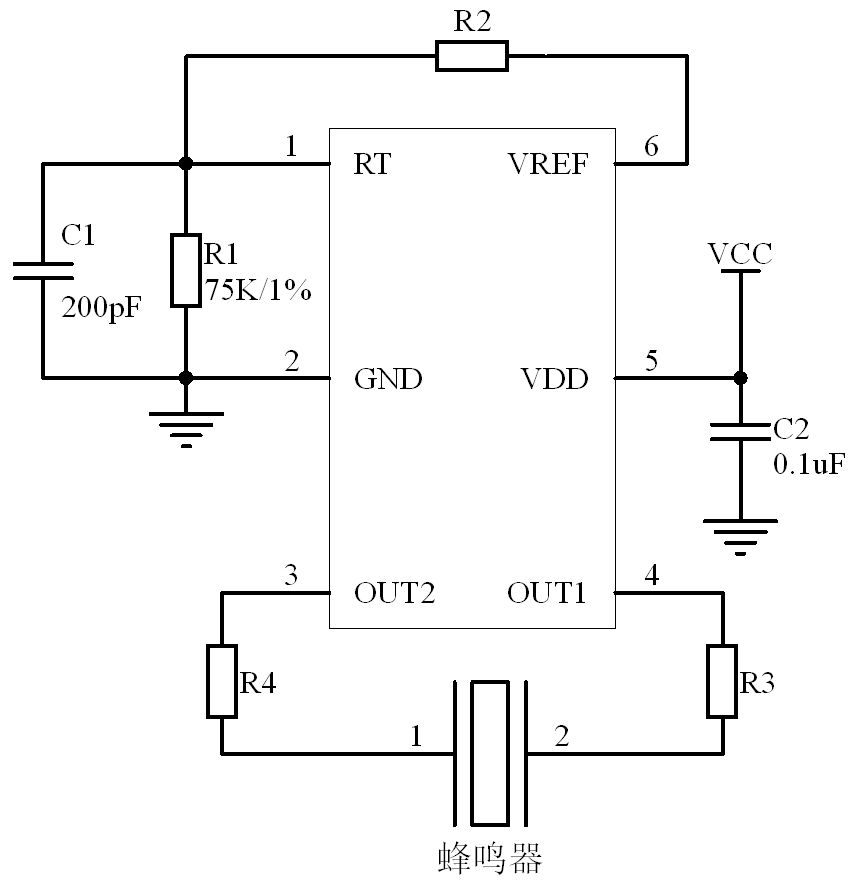

典型應用電路1（也適合于車用12-24V）
典型應用電路2（也適合于車用12-24V）
注：Vp-p≈2*VCC,可以完全替代使用兩腳電感反峰來提供蜂鳴器升壓的電路。
典型應用電路3 (VCC=12-24V,適合于安防報警 )
注：MCU輸出的輸出波形占空比=50%，輸出幅度≈VDD
典型應用電路4 (VCC=48-60V, 適合于電動車壓電喇叭驅動 )
注：在48V應用時，R5選擇1K/1W電阻；在60V應用時，R5選擇2K/2W電阻。
